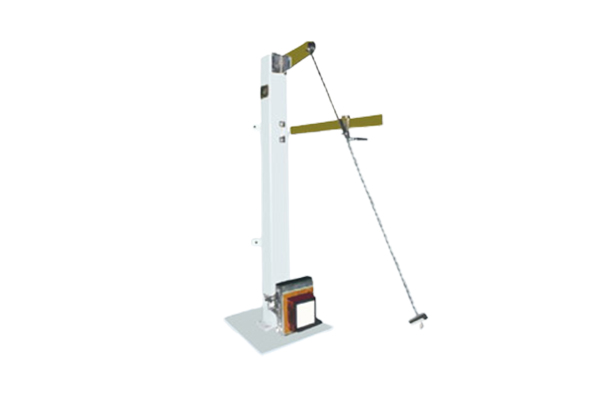

BC300开关摆锤冲击试验机

BC300开关摆锤冲击试验机详情

一、产品描述

电器附件、明装式安装盒及螺纹压盖是一个应用很广的产品，需要有足够的机械强度方可经受得住安装及使用过程中产生的机械应力，从而保证电器元件的正常使用。

二、适用标准

符合国标《GB 16915.1-2014家用和类似用途固定电气装置的开关  第 1部分：通用要求》、《GB2099.1-1996家用和类似用途插头插座  第 1部分：通用要求》对电器附件、开关、插座机械强度检验的各项要求。

三、技术参数

1.冲击元件：半径10mm半球面

质量150g±1g

2.支点轴线与冲击元件中心垂直距离1000±1mm

3.摆锤组件:水平放置时锤头冲击表面受到1.9N～2.0N

四、结构原理

用一聚酰胺材料制成半径10mm的半球面，结合金属物体，组成质量150g±1g的冲击元件，绕半径1000mm±1mm的轴线，向下作弧线摆动并以自由落体状态冲击试件，以检验试件抵抗冲击的机械强度。通过对测试元件的各个不同位置、不同高度的冲击后按照标准的检验项目检测被测元件的机械强度是否达到要求。

五、使用方法及步骤

1.安装试样：将M4螺钉从试样底座的安装孔内穿入，紧固于试验机的木质框架上。

2.调整试验机的试件安装支架的位置，使试样受冲击点位于通过转轴的铅垂面上。

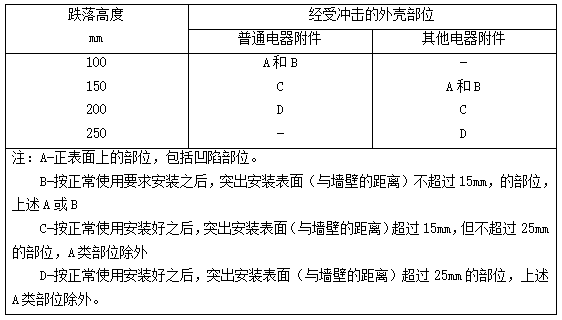

3.冲击元件从表1规定的高度落下：

4.冲击高度的确定：

标尺上刻度线的四个位置由里向外分别为高度100mm、150mm、200mm、250mm。

做开关摆锤冲击试验时只要把定位滑道前端对齐标尺的相应刻度线，既为100mm、150mm、200mm、250mm的高度。

六、说明与注意事项

1.试验机安装的木质框架及安装试徉的尺寸均按标准制作。由于各生产厂商除安装尺寸 60±0.5mm外，其他尺寸各有不同。如遇尺寸差异过大无法安装时，请与本公司售后服务部联系，可以加工定作非标尺寸的试样安装架；

2.使用前请详细阅读本说明书及相关的标准；

3.如本设备发生故障时，应通知生产厂家或由专业技术人员修理；

4.严格按照规程操作，请勿违规操作以免造成设备毁坏。
