NH-016电线电缆耐火燃烧试验机详情
一、产品介绍：

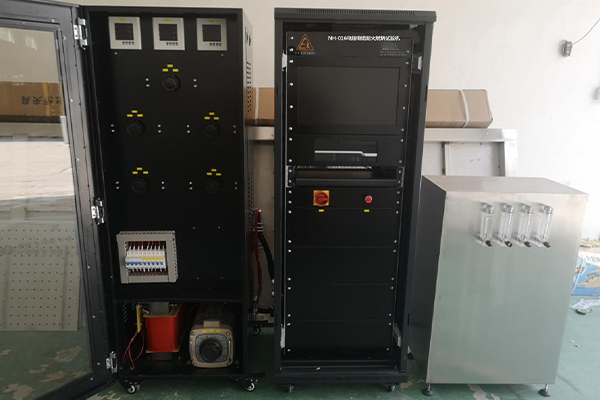

NH-016电线电缆耐火燃烧试验机是我司依照各相关标准研发设计的测试电线电缆耐火燃烧线路完整性的专用测试设备。试验机包含控制柜、测试柜、燃烧器、试样安装架等部分组成。控制柜由钢板制作，黑色喷涂，外观时尚大气，测试柜由不锈钢制作，美观耐腐蚀。本机采用电脑软件控制，可实时监控试验过程中空气和丙烷的气体流量、电流、电压、试验结果等。采用技术先进的质量流量控制器（MFC）来控制空气和丙烷的气体流量；各燃烧器各自配有自动高压点火装置、火焰检测装置和温度校准装置，使试验过程更为安全，试验结果更为准确，操作更为方便。具备单独变压器上电、单独上水（如有）、单独启动冲击装置（如有）等功能，更加科学。设备试验电压范围为AC100V～1000V，试样短路或击穿电流为2A，试样维持电流为0.25 A，试验过程中试样发生短路或断路，设备自动提示，并自动切断气路及电路。
二、适用标准
满足GB/T 19666-2019、GB/T 19216-2008标准.
三、主要技术参数：
NH-016 - GB/T 19216.11/21/23（GB/T 19666-2019 单独耐火）

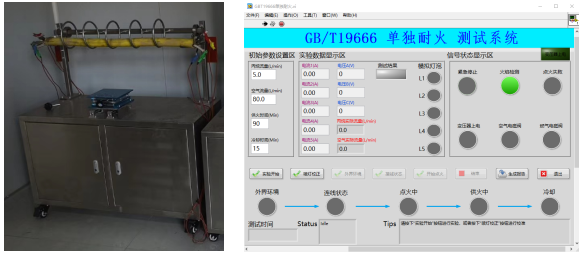

1.GB/T 19216单独耐火测试装置由不锈钢测试柜、燃烧器、不锈钢试样安装架、电气部件等部分组成；
2.燃烧器：喷嘴长度为500mm、宽度15mm，喷嘴上有三排错开的标称直径为1.32mm、中心 距为3.2mm的钻孔。燃烧器喷嘴由黄铜制作，壳体由不锈钢制作；配有文丘里混合器；气源由2个质量流量控制器提供；燃烧器配自动高压点火装置、火焰检测装置和温度校准装置；
3.试样安装架一端安装有一个夹子固定试样，另一端托架方便试样受热后纵向延伸，电缆试样由不锈钢圆环支撑，该圆环内径为150mm，环截面直径为10mm（共配5个不锈钢圆环）；
4.外形尺寸：1200mm×430mm×1200mm；
5.电源：AC 380V 50/60Hz 20A；
6.气源：压缩空气、丙烷（客户自备）。
