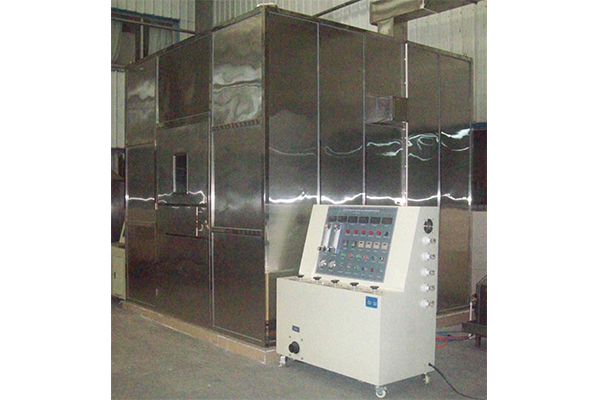

NH-016电线电缆耐火性能试验机
商品详情
性能特点
技术参数
NH-016电线电缆耐火性能试验机详情
一、符合标准：
GB/T19216.11-2003/IEC60331-11:1999《在火焰条件下电缆和光缆的线路完整性试验第 11部分：试验装置—火焰温度不低于750℃的单独供火》设计；
完全符合GB/T19216.21-2003/IEC60331-21.1999《在火焰条件下电缆和光缆的线路完整性试验第21部分：试验步骤和要求—额定电压0.6/1.0KV及以下电缆》；
GB/T19216.23-2003/IEC60331-23:1999《在火焰条件下电缆和光缆的线路完整性试验第23部分：试验步骤和要求—数据电缆》；
GB/T19216.25-2003/IEC60331-25:1999《在火焰条件下电缆和光缆的线路完整性试验第25部分：试验步骤和要求—光缆》试验标准；
同时符合GB/T 19666-2005《阻燃和耐火电线电缆通则》标准；
符合英国耐火电缆标准BS 6387-2013《在火灾情况下保持电路完好的电缆性能要求规范》；
符合BS 8491-2008《用作烟热控制系统及其它特定消防安全系统部件的大直径电力电缆的耐火完整性评估方法》；
二、技术参数：
2.1、试验工位：1工位，每次测一个样品。
2.2、试验品尺寸：长度>1200mm。
2.3、试样托架L本机总共有个3个托线环，试验时将试样放于托线环上，并用两测夹具夹紧。适用于测试电缆或光缆在不低于750℃的火焰下，供火时是否保持线路完整性。
2.4、喷灯：本公司自制的文丘里空气丙烷混合型喷灯长500mm。
2.5、火焰温度：450°～950°可调。
2.6、燃烧气体：纯度达98%的丙烷（客户自备）。
2.7、助燃气体：压缩空气。（气压需达到10Mba以上）客户自备。
2.8、感温系统：进口不锈钢K型热电偶。（材质耐温1100°以上）。
2.9、空气流量：80L/min。
2.10、丙烷流量：0～99.99s/m/h任意设定。
2.11、点火装置：为自动点火。
2.12、本机设有排风系统，当试验完成后，排风扇能在短时间内把箱体的废气排干净。
2.13、机箱采用双层隔板结构，中间塞满高温隔热棉，有效降低试验过程中外壁的温度<45°
2.14、电源要求：AC380（±10%）V/50HZ。
2.15、机器运行功率：1KW。
2.16、排风系统设于机箱顶部，能有效快速地将废气排出，底部设有若干个进气孔，能保证在试验过程中箱体内的氧含量，使试验结果再加准确。
2.17、正面安装大门，门上设有钢化玻璃视窗，能够随时观察试验情况。试验过程中，大门为关闭状态，防止燃烧产生的有害物质污染室内空气。
2.18、测温系统：2条K型热电偶安装于喷灯上方70mm的左右两侧，两热电偶头部相距250mm。
三、组件、材质及功能：
3.1、燃烧室：内尺寸：3M ×3M× 3M共27立方米。
3.2、控制箱：控制箱采用不锈钢板，数控机床加工成型，圆弧造型美观大方。
3.3、燃烧装置：本装置采用30*30铝型材组合而成，轻便、美观大方，移动、清洁方便。
四、控制系统：
4.1、采用继电器控制系统，所有电子原件均采用国内品牌，能更好地保证机器的性能及检测精度。
4.2、连续检测装置：试验时让电流通过电缆的所有线芯，三个单相变压器有足够的能力保持在测试电压下达到Z大允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.25 A的电流。当试验过程中试样短路/断路均有信号输出。
4.3、设备具有下列安全保护装置：电源超载、短路保护、控制回路过载保护。
五、环境使用条件：
5.1、地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘。
5.2、附近没有强电磁辐射源。
5.3、设备周围留有适当的维护空间。
5.4、温度：5℃～30℃
5.5、气压：86～106kpa。
5.6、AC380V/50HZ。
5.7、电压允许波动范围：380V±10%。
5.8、频率允许波动范围：50HZ±1%。
5.9、要求用户的安装现场为设备配置相应容量的空气、电力开关，并且此开关需要是独立专门供本设备使用。
5.10、设备不工作时，环境的温度应保持+0～45℃以内，并将振动燃烧装置放置于燃烧箱体外。
六、冲击震动、耐淋雨试验装置（耐水火燃烧试验装置）
该试验机的性能要求，包含耐火试验部分（B、电缆或光缆线路完整性燃烧试验机）、喷水耐火试验以及机械耐火试验，适用于额定电压不超过450/750V的矿物绝缘电缆，在火焰条件下较长时间保持电路完整。符合英国耐火电缆标准BS6387《在火灾情况下保持电路完好的电缆性能要求规范》。
技术参数：
一、耐火试验：耐火试验台包括以下部分
1.1：电缆支撑系统
1.2：连续检测装置
1.3：热源
电缆支撑系统：电缆通过夹子横向夹住电缆护套两端。电缆的中间部分是由两个金属环（间隔距离300mm）固定，金属环同装置的其他金属部分接地。对于直径小于10mm无铠装电缆，或者其他一些在试验期间发生明显位移的电缆，为3个金属环，每个固定在原来金属环约150mm处。
连续检测装置：试验时让电流通过电缆的所有线芯，一个三相星形连接的变压器或三个单相变压器（或一单相变压器，如果试验为单芯电缆），并且有足够的能力保持在测试电压下达到Z大允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.25A的电流
1.3.1、热量是一个610毫米长的可以强制供应甲烷、火焰密集的管式燃气燃烧器。
1.3.2、温度测量：直径为2mm铠装的温度计放在靠近进气口，平行于燃烧器75mm上方
1.3.3、试验火焰温度及时间：（见BS6387燃烧等级）
A 650℃± 40℃ -3小时
B 750℃± 40℃ -3小时
C 950℃± 40℃ -3小时
S 950℃± 40℃ -20分钟
1.3.4、试样：试样是成品中的一段，不低于1200mm，两端各去掉100mm的护套及覆盖层。在电缆两端的导线应依照电气连接。
二、耐水火试验：包括以下部分
2.1、电缆支撑系统
2.2、连续检测装置
2.3、热源
电缆支撑系统：电缆连接在两条25mm宽的刚板组成的金属支架上，支架用金属夹固定，夹子的间距为200mm。电缆连接在支架上，所有金属框架接地。
连续检测装置：在试验时让电流通过电缆的所有线芯，三个单相变压器，并且有足够的能力保持在测试电压下达到Z大允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.25A的电流。
2.3.1、热量：一个条状的燃烧器长度为400mm，能燃烧到400mm的电缆试样。燃烧器装配可以调整，能提供一个明亮的火焰，温度为650℃ ± 40℃。
2.3.2、温度测量：直径为2mm铠装的温度计放在电缆的下表面
2.3.3、试验火焰温度：650℃± 40℃
2.3.4、喷水：一个喷头安装在测试支架上，在燃烧器的正中间.水压250KPa到350KPa，在试样附近喷洒0.25升每平方米到0.30升每平方米的水。此速率需要用集合托盘测量，此盘有足够的深度，让他的长轴平行于电缆的轴线并居中放置。
