AMC2424门窗物理性能检测设备
商品详情
性能特点
技术参数

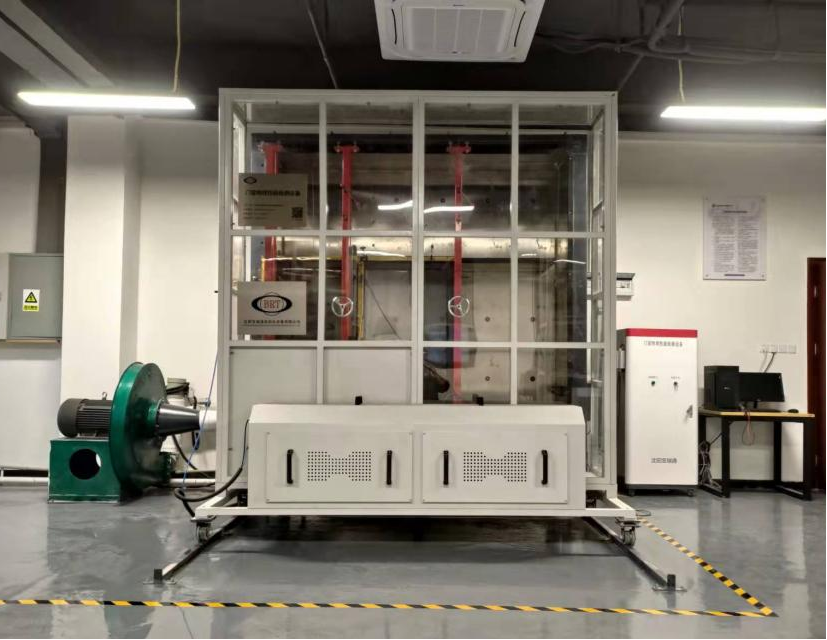

门窗物理性能检测设备
一、产品描述
门窗物理性能检测设备是依据新标准GB/T7106-2019，研制开发的最 新型门窗检测设备。
用于检测门窗的气密性，水密性，和抗风压性能。
二、适用标准
GB/T7106-2019《建筑外门窗气密、水密、抗风压性能检测方法》
GB/T31433-2015《建筑幕墙、门窗通用技术条件》
GB/T 5824-2021 《建筑门窗洞口尺寸系列》
三、技术参数
规格型号 | AMC2424 |
设备功率 | AC380V 20KW（三相五线制） |
风压值测定范围 | 抗风压性：-8000～+8000Pa；气密性：-600～+600pa |
压力变送器精度 | 抗风压8000pa：0.25%；气密性600pa：0.5% |
空气流量测定范围（气密性） | 0～640m3/h |
空气流量计精度 | 3% |
喷淋量范围（水密性） | 100～1000L/h |
水流量计精度 | 1.5% |
位移量测试范围（变形检测） | 0～50mm |
位移计精 | 0.05% |
分辨率 | 0.01mm |
检测范围 | 600*700mm-2400*2400mm |
静压箱尺寸（长×宽×高） | 2600mm×1100mm×2850mm |
扣箱尺寸（长×宽×高） | 2600mm×1200mm×2850mm |
控制台尺寸（长×宽×高） | 650mm×550mm×1470mm |
占地面积（长×宽×高） | 3000mm×4000mm×2950mm |
四、设备主要结构及功能
设备由以下部分组成
①压力源
②雨水喷淋系统
③静压箱
④空气流量测量系统
⑤扣箱
⑥电器控制系统
⑦位移变形测量系统
1.压力源
主要由高压离心风机、变频器和电动换向阀组成，为气密水密和抗风性能在检测过程中提供不同的压力，并实现在试验过程中正负压力的转换。
2.雨水喷淋系统
采用高精度玻璃转子流量计、调水阀、分水阀和不锈钢喷嘴，为水密检测提供符合标准要求的淋水量，耐用不生锈。
3.静压箱
主要由主板、左右框、上框架、底座、喷头、试件装夹部分组成，为门窗被检测试件进行物理性能检测提供密闭的压力箱。通过选择不同尺寸的隔板来检测不同规格的试件，方便试件安装。
4.空气流量测量系统
采用高精度的进口风量变送器测量被测试件的空气渗透量，安装在扣箱后端的测量管路中。
5.扣箱
扣箱主要功能是用来在做气密性检测时对空气渗透量的采集。箱体采用轻便耐用材料制成，重量轻，便于移动，使用方便。
6.电器控制系统
主要由计算机和电器部分组成，当试件装夹完成后，所有测试过程都由控制系统自动完成。
7.位移变形测量系统
采用3只高精度的位移传感器，测量试件在抗风压性能产生的变形量，位移传感器安装方便，不会因为在实验中静压箱所受的压力影响测量的准确性。
五、产品特点
1．满足GB/T7106-2019新标准，极大的方便用户。
2．采用品牌变频器，高效、节能、低噪声。
3．采用奥地利EE65风速仪，准确。
4．新型外观设计，配有观察窗。
5．系统采用计算机控制，加可编程变频器控制，整个试验过程自动完成，精度高，抗干扰能力强，数据传输更稳定，其稳定性远远超过普通通讯设备。
6．采用高精度的三支数字位移传感器，安装便利，准确性强，精度高。
7．装夹试件简单方便，封口板重量轻，易于安装，试件装卡简单方便，可检测不同规格试件。
8．设备结构合理，强度高，整体采用金属框架，表面为不锈钢板，整体为拼装结构。可以满足新标准抗风压性能最 高正负8000Pa的要求。
9．喷淋系统采用不锈钢材质，不但耐腐蚀，而且寿命长。
10．采用雨水喷淋矩阵，布局合理。
11．扣箱可检测气密性也可以做安全防护。
12．采用可编程变频器调速调压，根据检测端不同的压力需求，调整输出不同的转速压力，改变了风机一直全负荷工作方式，大大节约了电能。
13．采用气动夹紧，操作方便。
14．扣箱采用有机玻璃板。
15．横隔板电动升降。

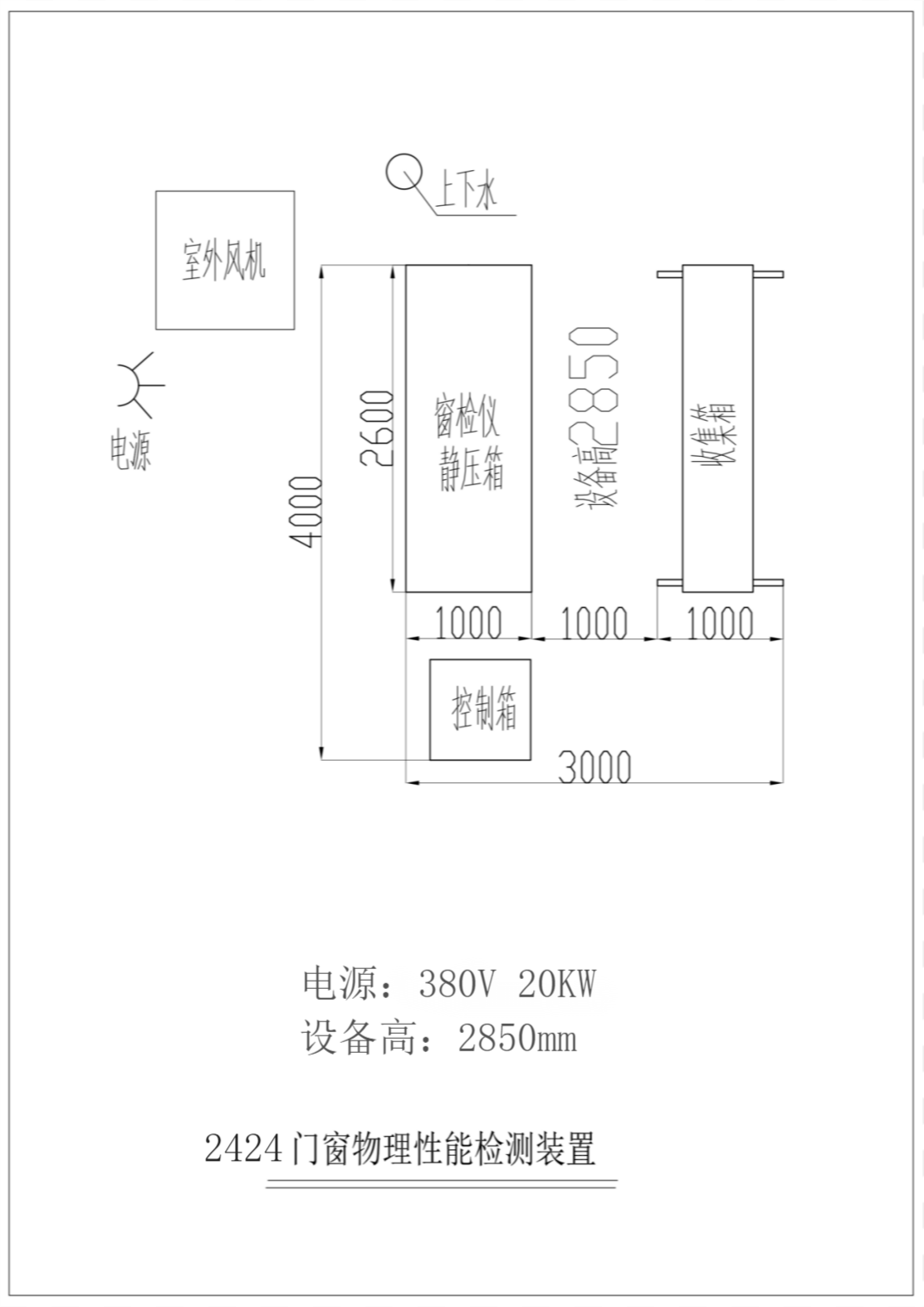

六、场地平面示意图
