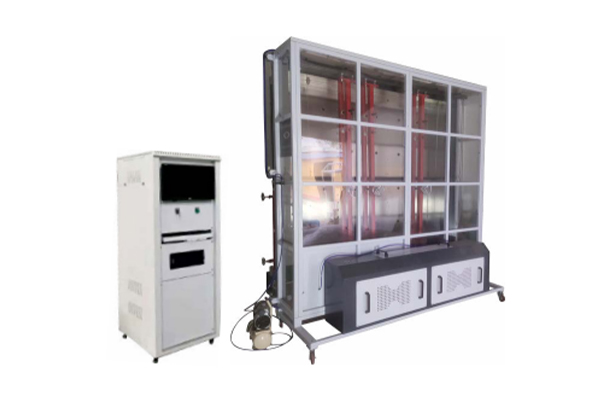

AMC3030门窗物理性能检测设备

一、产品描述

AMC3030门窗物理性能检测设备是依据新标准GB/T7106-2019，研制开发的新型门窗检测设备。用于检测门窗的气密性，水密性，和抗风压性能。

二、适用标准：

GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》

GB/T7106-2019《建筑外门窗气密、水密、抗风压性能检测方法》

GB/T31433-2015《建筑幕墙、门窗通用技术条件》

三、技术参数

气密性

空气流量测量范围：0～640m3/h

流量计精度：3％

水密性

水流量测量范围：100～1000L/h  精度:1.5％

淋水量：1～3L/m2.min  波动周期：3～5s

抗风压性

风压测试调压范围：-8000Pa～ +8000Pa

压力变送器精度：0.25％

位移测量测试范围：0～50mm

位移计精度：0.2％

分辨率：0.01mm

外型尺寸

静压箱:  3200mm×1000mm×3450mm（长×宽×高）

扣箱：3200mm×1000mm×3450mm（长×宽×高）

控制柜：600mm×800mm×1600mm（长×宽×高）

占地面积  4800mm×3700mm×4500mm

电源: 380V   20KW

设备主要结构及功能

设备由以下部分组成

①压力源

②雨水喷淋系统

③静压箱

④空气流量测量系统

⑤扣箱

⑥电器控制系统

⑦位移变形测量系统

1.压力源

主要由高压离心风机、变频器和电动换向阀组成，为气密水密和抗风性能在检测过程中提供不同的压力，并实现在试验过程中正负压力的转换。

2.雨水喷淋系统

采用高精度玻璃转子流量计、调水阀、分水阀和不锈钢喷嘴，为水密检测提供符合标准要求的淋水量，耐用不生锈。

3.静压箱

主要由主板、左右框、上框架、底座、喷头、试件装夹部分组成，为门窗被检测试件进行物理性能检测提供密闭的压力箱。通过选择不同尺寸的隔板来检测不同规格的试件，方便试件安装。

4.空气流量测量系统

采用高精度的进口风量变送器测量被测试件的空气渗透量，安装在扣箱后端的测量管路中。

5.扣箱

扣箱主要功能是用来在做气密性检测时对空气渗透量的采集。箱体采用轻便耐用材料制成，重量轻，便于移动，使用方便。

6.电器控制系统

主要由工业控制计算机和电器部分组成，当试件装夹完成后，所有测试过程都由控制系统自动完成。

7.位移变形测量系统

采用3只高精度的位移传感器，测量试件在抗风压性能产生的变形量，位移传感器安装方便，不会因为在实验中静压箱所受的压力影响测量的准确性。

四、产品特点

1．满足GB/T7106-2019新标准，方便用户。

2．采用品牌变频器，节能、低噪声。

3．采用奥地利EE65风速仪，准确。

4．系统采用计算机控制，加可编程变频器控制，整个试验过程自动完成，精度高，抗干扰能力强，数据传输更稳定，其稳定性远远超过普通通讯设备。

5．采用高精度的三支数字位移传感器，安装便利，准确性强，精度高。

6．装夹试件简单方便，封口板重量轻，易于安装，试件装卡简单方便，可检测不同规格试件，检测范围600*700mm-3000*3000mm均可。

7．设备结构合理，强度高，整体采用金属框架，表面为不锈钢板，整体为拼装结构。可以满足新标准抗风压性能Z高正负8000Pa的要求。

8．喷淋系统采用不锈钢材质，不但耐腐蚀，而且寿命长

9．采用雨水喷淋矩阵，布局合理。

10．扣箱可检测气密性也可以做安全防护。

11．采用可编程变频器调速调压，根据检测端不同的压力需求，调整输出不同的转速压力，改变了风机一直全负荷工作方式，大大节约了电能。
