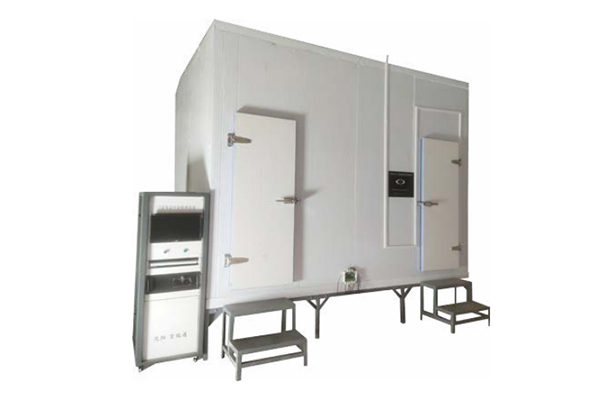

AWH1824门窗保温性能检测系统
商品详情
性能特点
技术参数
AWH1824门窗保温性能检测系统详情
一、产品描述
用于检测建筑门窗、玻璃和墙体保温性能。
二、适用标准
GB/T8484-2020《建筑外门窗保温性能分级及其检测方法》
GB/T13475-2008《绝热稳态传热性质的测定标定和防护热箱法》
三、技术参数
1.热箱温度：19℃～21℃(可设定)
2.冷箱温度：-19℃～-21℃
3.环境温度：20℃
4.热室温度控制精度：±0.2℃（19℃～21℃）
5.冷室温度控制精度：±0.3℃（-19℃～-21℃）
6.热室湿度控制范围：<20%
7.热室湿度传感器精度：±3%
8.试件尺寸：1.8m×2.2m ( 其他试件尺寸也可根据要求设计制做)
9.制冷机组功率：3.7kw 380V
10.热箱加热功率：门窗:800W 220V
11.冷、热箱调整至稳态时所用的时间为 6 小时，进入预稳定时间(已经进入稳态)为 4 小时，记录时间 3 小时。
12.温度传感器分辨率：0.0625
13.电源要求：380V 15KW
14.采用工业控制计算机控制方式
15.采用（冷室、热室）双开门方式，有环境套层，外套层与冷、热室之间的环境温度由热风幕加热和压缩机制冷。系统热室、冷室、环境温度由工业控制计算机统一控制、调控。
16.装置主要由热箱、冷箱、试件框、外环境套层、制冷机组、加热装置、测温系统、计算机控制系统构成。
17.电源要求：380V 15KW
18.导流屏：2200*2500mm
19.内箱体尺寸：2700mm*3900mm*3000mm
底架高：500mm
整体尺寸（包括外环境）：3700mm*4900mm*4000mm
四、产品特点
1. 冷热箱体采用高热阻聚胺脂保温构件，外观整洁密封性好，现场安装方便；
2. 采用全自能自动控制方式，系统自动化程度高；
3. PID冷热箱自校准控温技术，控温精度高；
4. 进口制冷机组，运行稳定，制冷效果好；
5. 大尺寸液晶显示界面，运行状态直观明了；
6. 专用数据分析处理软件，实时数据曲线显示、记录与查询，检测结果自动评定与打印。
五、配置清单
1. 金属彩板保温箱体 双层彩板内填聚苯乙烯 1 组
2. 制冷压缩机组 5P 1 套
3. 特制蒸发器组 13.6 ㎡ 1 组
4. 特制蒸发器组 2.7 ㎡ 1 组
5. 温度采集模块 1 组
6. 数字温度传感器 18B20 192 个
7. 施耐德电气元件 1套
8. 直流调压电源 1 台
9. 控制箱体 铁木结构 1 套
10. 导流屏：2200*2500mm 1 套
11. 加热电暖气 2000W 1台
12. 计算机 1 个
13. 显示器 液晶 1 个
14. 板卡 2 套
15. 轴流风扇 400 强风 4 套
16. 通讯转换模块 1 套
