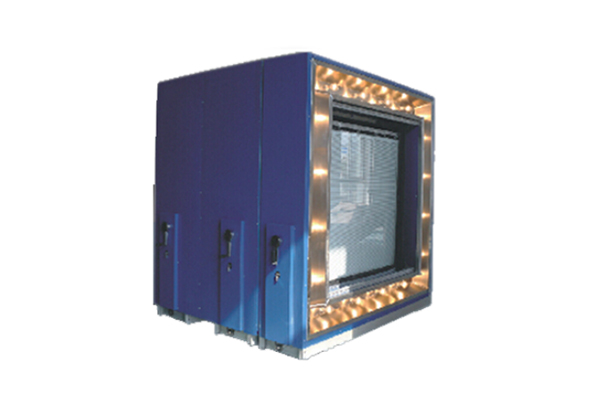

JZCG建筑门窗采光性能检测设备

JZCG建筑门窗采光性能检测设备详情

一、适用标准

GB/T11976-2015《建筑外窗采光性能分级及检测方法》

二、技术参数

检测项目:透光折减系数T和颜色透射指数R。

检测装置由光源室、光源、接受室、试件框、和检测仪表五部分组成。

光源室：

内表面采用漫反射，光谱选择性小的涂料，反射比大于0.8

试件表面上的照度大于1000lx,各点的照度差小于1％

光源室应采用正方体，开口面积小于室内表面积的10％

光源：

1)光源应采用白炽灯、卤钨灯及陶瓷金卤灯等具有连续光谱的电光源，显色指数不低于85，便于控光；

2)光源应对称布置，且安装位置应保证无直射光落到试件表面；

3) 光源由稳压电源供电，其电压波动不大于0.5％

4)光源按JJG247-1994附录1所述方法稳定性检查合格

5)光源安装位置特殊设计，保证没有直射光落到试件表面

接收室：

内表面采用漫反射，光谱选择性小的涂料，反射比大于0.8

接收室为正方体，开口面积小于室内表面积的10％

试件框：

试件框厚度等于实际墙厚度

试件框与两室开口连接部分严格密封，确保不漏光

光接收器：

光接收器应具有V(I)修正，其光谱响应与国际照明委员会的明视觉光谱光视效率一致

光接收器具有余弦修正器，光接收器符合JJG245规定的一级照度计要求

光接收器均匀设置在接收室开口周边内侧，根据尺寸大小设置数量不应少于4个，且应定期核查。

检测仪表：

1.颜色透射指数的光谱仪

a)波长范围：380nm～780nm；

b)测光重复性：＜1％；

c)波长准确度：±0．5nm；

d)波长间隔：≤5nm；

e)色度坐标准确度(A光源)：±0．0015x，±0．0015y。

2.一级照度计、彩色照度计。

设备尺寸：

长15×宽8×高5.3 m
