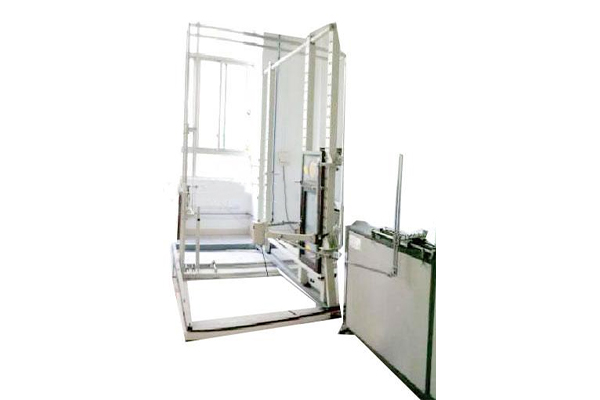

LXJ智能型门窗力学性能试验机

LXJ智能型门窗力学性能试验机详情

一、产品描述

本设备用于平开、推拉门窗的机械性能，即大力关闭、开启限位器、悬端吊物、翘曲、弯扭曲、对角变形及万次开关疲劳试验。

二、适用标准

GB/T11793-2008《未增塑聚氯乙烯(PVC-U)塑料门窗力学性能及耐候性试验方法》

GB/T29555-2013《门的启闭力试验方法》

GB/T29048-2012《窗的启闭力试验方法》

GB/T29739-2013《门窗反复启闭耐久性试验方法》

GB/T9158-2015《建筑门窗力学性能检测方法》

三、技术参数

1.测力

(1)门窗受力范围: 0~ 800N   铊0~ 80N

(2)测力准确度: 0.5级

2.变形位移量程范围: 0~ 100mm

(1)测位移分辨率: 0.01mm

(2)测位移误差:士1%

3.开关速度: 5~20次/分

4.可检测门窗尺寸: 2400x2400mm

5.电源功率:单相交流220V土10%,50Hz,3KW

6.外形尺寸:控制台:600×800×1600mm(长x宽x高)

试验架: 2800×000×2850mm(长x宽x高)

7.工位数: 1工位

四、产品特点

1.该装置采用PLC可编程控制器及人机界面系统，通过电磁阀控制气缸，控制窗扇动作。同时经RS-232通讯功能接口接受测力信号，显示力一时间曲线，并通过PLC可编程控制器控制变频调速系统，可自动调整加载速度，加载均匀平稳，智能控制试验过程，自动计算各测量数据并通过触摸屏输出试验结果。

2.对于平开窗，该机完全模拟了手动启闭窗扇的四个动作，通过往复气缸给窗扇施加一定的压力。通过摆动气缸旋转(执手)从而启闭窗扇，通过往复气缸“开启”窗扇和“关闭”窗扇，然后摆动气缸反向旋转实现锁紧。

3.变频无级调速与机械变速相结合，调整平稳，调整范围宽，运行稳定可靠。

4.带USB接口，可分别支持U盘存储。
