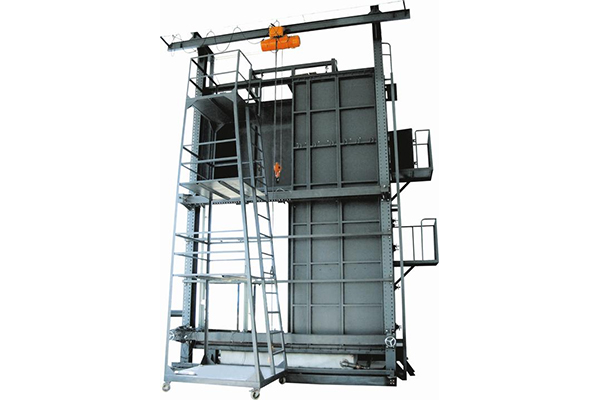

MQ-40-60幕墙物理性能检测设备

MQ-40-60幕墙物理性能检测设备详情

一、产品描述

MQ系列幕墙物理性能检测设备是吸取国内同类其他产品的经验优点,特别是为适应国家关于幕墙物理性能的新标准要求, 而开发研制的更新换代产品。该产品不仅能更有效准确地满足原国标检测方法的要求,而且增加了新标准中有关“工程检测”、“定级检测”、“增降压速度控制”、“正负压空气流量测定”、“波动加压自动控制”、“平面内变形”等多项功能。在试件安装方式(静压箱) 上又进行了较大更新,喷头安放位置随动调整，无须人工调整。此外为适应现代检测实验室发展要求,在产品外观上又投入了很大力量进行改造,使设备整体从外观到性能处于国内引导地位，完全可替代进口设备。 新型的设计思想，优化的设计结构，使该产品具有外表美观，结构紧凑，操作简便等诸多优点。是科研、质检、生产厂等开展该项检测单位的选择设备。该产品采用微机自动控制。该产品由于具有优良的性能价格比，因此深受用户欢迎，是一项逐渐推广普及的检测设备。

本设备适用于板式、点支式、单元式、构件式、全玻式各种结构及材质的幕墙测试要求。

二、适用标准

GB/T15227-2007  《建筑幕墙气密、水密、抗风压性能检测方法》

GB/T21086-2007 《建筑幕墙》

GB/T18250-2015  《建筑幕墙层间变形性能检测方法》

三、外形尺寸

控制台:   （L×B×H） 600mm×600mm×1850mm

静压箱（40-60）:（L×B×H）5500mm×2500mm×7500mm

四、技术参数

配带动力：交流～380V，35kw，三相五线制

风压值测定范围（抗风压性）：-7KPa～+7KPa

空气流量测定范围（气密性）：0～500m3/h

喷淋量范围（水密性）： 0～5L/m2.min

位移量测试范围（变形检测）： 0～50mm

压力变送器精度：0.25级/ 0.5级

空气流量计精度：1.5％

位移计精度：    0.01mm

位移量测试范围（层间变形检测）：-50mm～+50mm（可选配）

五、场地要求

房间大小(mm):房间无吊车时7500x7500x8000(高)

房间大小(mm): 房间有吊车时7500x7500x吊车钩下高度(7000mm)

房间无吊车时配电葫芦一台。

设备场地基础为用户制备

现场供水为用户提供

设备用电需35Kw ,三相五线制380V,用户需将电源放在离控制系统5米以内区域。

六、结构说明

（一）、设备主要结构及功能说明

该设备主要由以下八部分组成：

控制柜系统; 风机系统; 喷淋控制系统; 风压换向系统; 空气流量测试系统; 静压箱系统; 压力变送系统 ；调压系统。

1.控制柜系统:

1.2  BMQ型主要由微机控制系统组成。

当试件装夹完成后, 测试人员可通过手动控制系统对被试件进行电动操作检测，并读取并记录各项参数。

测试人员还可通过微机控制系统实现自动检测，打印检测结果及测试报告。

2．风机系统：

高压离心风机，该系统一般安放在实验室外, 为测试提供压力风源，采用双管路系统，可实现标准中波动加压的要求。

3. 喷淋控制系统:

内喷淋方式,主要由水泵, 水流量计, 各种控制阀, 自循环水池及分路供水系统组成，在实现国标关于“水密性能”检测时，可在相应部位为测试提供符合流量要求的雾状喷淋水，以模拟自然界的刮风下雨状况。

4．风压换向系统：

该系统一般与风机系统一起安放在实验室外（可减小噪声），主要由特制气动换向阀、气缸等元件组成，用以实现测试过程中正负压任意切换的功能。

5．空气流量测试系统:

该系统安放在“静压箱”与“控制柜”相连接的管路中，主要由测量管及高精度空气流量传感器组成，用以测量“气密性”测试过程中通过被试件的空气流量。

6．静压箱系统:

主要由主板，左右边框，底座，横梁，喷头，夹具，位移传感器组成，主要功能为可安放型号说明范围内的任意规格尺寸被测试件，使之形成密闭静压室，以便进行各项指标的测试。该系统可同时对同一试件的四个受力杆件进行检测。

7．压力变送系统:

该系统安放在“静压箱”上，主要由压力变送器及压力变送箱组成，用以测量实验过程中静压箱内的压力。

8．调压系统:

该系统主要由变频器和风机组成，用于调节系统压力。

（二）、设备的仪器，仪表及控制参数:

1.仪表、仪器

位移传感器：量程为0～50.00mm9支,用于测量被测试件的各部分的挠度变形值。

压力传感器：用于显示静压箱体内的压力参数变化情况。

高压量程为-10000 Pa～+10000Pa，一块。

中压量程为-2200 Pa～+2200Pa，一块。

低压量程为-200 Pa～+200Pa,   一块。

空气流量传感器：用于测量,显示管路系统的空气流量瞬时值。

量程为：0～500m3/h

水流量计：用于显示水流量的瞬时值。

2、风压控制指标：

控制精度：

① 气密性检测：1Pa

② 水密性检测：控压目标值的2.0%

③ 抗风压性检测：

a.变形检测：控压目标值的1.0%

b.预备加压及反复加压检测：控压目标值的2%

c.定级或工程检测：控压目标值的2%
