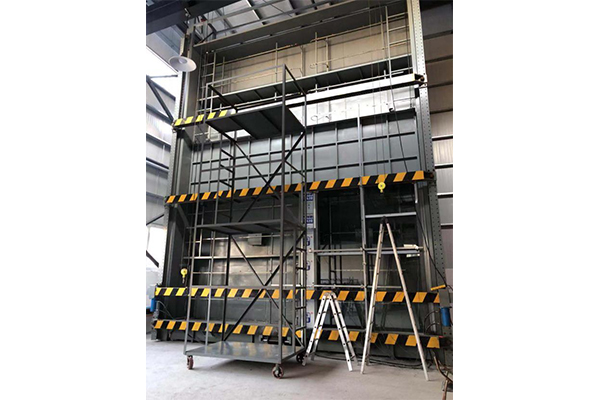

MQ-70-90建筑幕墙自动检测装置

MQ-70-90建筑幕墙自动检测装置详情

概述

本系统融合了当代多项先进的计算机控制技术、变频调速技术、智能仪表通讯技术、智能阀门驱动技术、图形技术、实时数据库技术；具有动态逼真的图形显示、平稳的过程控制、丰富的数据查询、友好的人机接口等功能特点。本系统具有运行速度快、占用系统资源少等特点，在Windows平台上都能可靠运行。

适用标准及用途

1、GB/T15227-2007《建筑幕墙气密、水密、抗风压性能检测方法强》

2、GB/T21086-2007《建筑幕墙》

3、GB /18250-2015《建筑幕墙层间位移性能分级及检测方法》

用途：用于检测玻璃幕墙、金属幕墙、石材幕墙、复合幕墙及点支式幕墙等各种新型幕墙的气密、水密、抗风压及建筑幕墙层间位移性能检测

主要技术参数

1、风压测量范围：-12kPa～+12kPa/-300Pa～ +300Pa，精度：0.5级

2、风压控制指标：

1）控制精度

气密性检测控制精度：1Pa

水密性检测：控压目标值的1.5%

抗风压检测：控压目标值的1.5%：预备加压用反复加压检测：控压标值：2%：定级或工程检测的控压目标值为2%。

2）控压速度

气密性检测：正负压的附加空气渗透量、固定部分空气渗透量及总空气渗透量的升压检测控压全过程需时10～15min。

水密性检测：加压速度：60Pa～120Pa/S，全过程需时40～60min。

抗风压检测 ：   a、预备加压速度：80Pa～120Pa/S

b、变形检测加压速度：30Pa～80Pa/S

c、反复加压检测加压速度：300Pa～400Pa/S

d、下级或工程检测加压速度：300Pa～500Pa/S

全过程需时10～12min

3、空气流量测试范围：0～560m3/h；精度：

4、淋水量测试范围：3~5L/m2·min；

5、位移测试范围：0～75mm；

6、配电、要求：三相五线制：AC380V   65KW   50HZ

7、占地尺寸：11×7×11米

8、风机和风压：

全自动外窗及幕墙综合物理性能试验机，采用高压风机，能满足国家标准规定的±5000Pa（建筑外窗）、±10000Pa（建筑幕墙）以上的要求。

风机使用交流变频调速电机，配以日本大功率变频器，降低了风机的使用噪声，降低了风机的起动扭矩，可以大大增加风机的使用寿命，减小风机起动时对电网的冲击。同时节约10~80%的电能。

9、喷淋水路和淋水量：

喷淋水路，由水源、增压泵、流量计、流量调节阀、分水器、分路控制阀和隐形喷头等组成，可以在任意大小的范围内，形成连续、均匀的水膜，喷水量能达到4L/m2·min以上。

软件系统功能以及配置说明

我公司生产的试验机融合了当代先进的工业计算机控制技术、变频调速技术、智能仪表通讯技术、智能阀门驱动技术、图形技术、实时数据库技术；具有动态逼真的图形显示、平稳的过程控制、丰富的数据查询、友好的人机接口等功能特点。

试验机采用工业计算机和 PLC 可编程控制器、智能仪表两级计算机集散式监控系统，自动控制检测过程、自动采集检测数据，生成并打印检测报表，具有历史数据查询功能。

其中计算机工业级的 CPU、主板配备专业电源，具有很强的抗电磁干扰性能，平均无故障时间为 100，000 小时，保证系统可靠运行，与智能仪表数据采集子系统和可编程控制器（动作控制单元）子系统实时通信，控制可编程控制器的实验过程，从而及时获得实时实验数据，计算机将获得的实验数据汇总，绘制曲线，进行计算而得出实验结果，可生成实验检测记录报表，并可将实验数据及计算结果储存到数据库。
