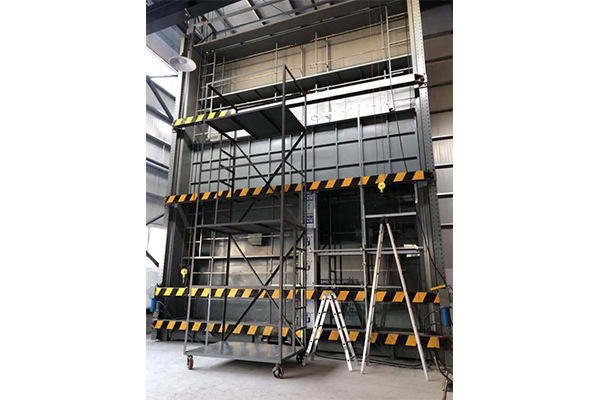

MQ-80-120幕墙物理性能检测设备
商品详情
性能特点
技术参数
MQ-80-120幕墙物理性能检测设备详情
一、产品用途
MZJ建筑幕墙自动检测装置满足：
GB/T15227—2019《建筑幕墙气密、水密、抗风压性能检测方法》
GB/T18250—2015建筑幕墙平面内变形性能检测方法》
GBT 21086-2007《建筑幕墙》等新标准技术要求，适用于建筑幕墙抗风压性能、气密性能、水密性能和抗震性能（层间变形）的分级及检测。
二、检测装置特点
1）试件安装压力箱：采用静压箱及活动试件框结构安装试件，活动工作梯与固定箱体相互配合，提高试件安装装卡、测试效率，静压力箱垂直密封板升降全高度可调，箱内箱具备活动横隔板升降能力，实现试件洞口高度方向无极调节。
2）雨水喷淋：采用静压箱内喷淋方式装置，底部为水箱，循环水喷淋，喷淋为均匀水幕，喷水量为4L/m2·min。
3）层间变形：满足 GB/T 18250-2015 的建筑幕墙层间位移性能试验装置，依据新标准和用户需求，选择平行四边形法结构（仲裁法）+独立Y轴层间变形结构，新型结构配备多回路（4~6）高压液压站系统、多套油压推缸、大行程位移传感器、可编程控制器及终端设备、构成可三轴独立动作的液压运动控制系统，可实现单轴、多轴的分步、连续的运动控制，操作简单、方便、直观，实现了立体、大吨位级别的抗震性能检测。
4）传感器：采用奥地利产EE650风速仪测量空气流量，精度为5%；压力传感器采用3051型电容式传感器；位移传感器采用KTC-75型位移传感器，精度为0.25%；
位移、风量、风压全部采用高精度传感器测量，仪表与计算机之间采用高速数字通讯，保证测量数据的可靠；
5）风机变频调速：该设备采用大功率变频器对风机实施变频调速控制，调整风压的Z小分辨率为1Pa，设备启动时对电网无冲击，低噪声、低振动，同时可节能30～50%。
6）计算机控制系统：采用并融合了当代先进的计算机控制技术、变频调速技术、智能仪表通讯技术、智能阀门驱动技术、图形技术、实时数据库技术；具有动态逼真的图形显示、平稳的过程控制、丰富的数据查询、友好的人机接口等功能特点。
MZJ建筑幕墙自动检测装置采用计算机PC和PLC可编程控制器、智能型仪表两级计算机构成集散式监控系统，系统性能稳定、高速，控制精度高，自动控制检测过程、自动采集检测数据，生成并打印检测报表，具有历史数据查询功能。
