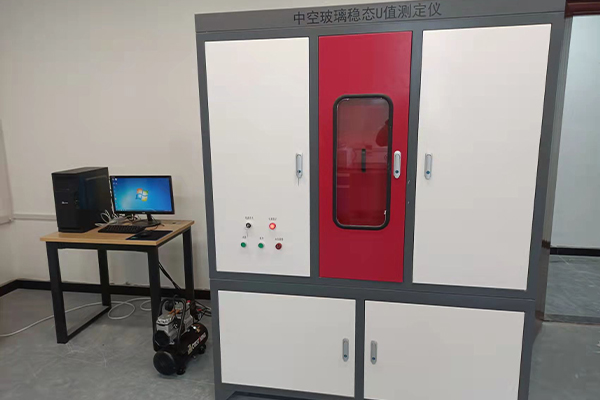

BRT800-U中空玻璃稳态U值测定仪
商品详情
性能特点
技术参数
BRT800-U中空玻璃稳态U值测定仪详情
一、适用标准
GB/T 10294-2008 《绝热材料稳态热阻及有关特性的测定》
GB/T 22476-2008 《中空玻璃稳态U值（传热系统）的计算及测定》
二、产品概述
BRT800-U中空玻璃稳态U值测定仪集成了水浴恒温槽，全部测量和控制均采用计算机控制。其中试验程序利用VB6.0编写，界面直观，简单操作；数据以Excel格式存储，易于后期对数据的处理和保存；对试验结果自动处理并实时进行打印；利用计算机界面实现对仪器的全自动控制、数据采集和处理、以及传热系数的计算、显示、输出打印；整个试验过程测量时间短、速度快、数据准确、自动化程度高、噪音低。
三、产品用途
该设备主要用于平板玻璃（包括压花、浇注玻璃）、镀膜玻璃或其他材料构成的平型双层或多层中空玻璃，不适用于外片是透过远红外材料过程的中空玻璃。可广泛用于耐热及保温材料的生产企业、相关质量检验部门和单位、高等院校和研究所等科研单位。
四、产品特点：
1、试验装置的外壳采用喷塑即静电喷涂法，机箱外观质量优异，机械强度强，耐腐蚀、不生锈。
2、试件垂直放置独特设计，试验过程中，减少冷热板对流对试验结果的影响。冷板可左右自动移动，增加了安装试件的方便性。减少了热量的对流对传热系数的影响。
3、安全性能高，在设计的过程中电路域制冷循环的独立化设计，使得电器部分不受水路的影响，从而保障了电器及数据采集的稳定性。
4、温度稳定性能好，试验装置中的护板有效的防止热板热量的散失，对能量及时的给予补充，形成一维的防护作用，使得试件的温度稳定性能大大的提高。
5、在线双标定，我公司采用独特的技术，在线标定温度、标定系统误差，准确、快速、方便。
6、测试种类多，对于平板玻璃（压花、浇注玻璃）、镀膜玻璃或其他材料构成的平型双层或多层中空玻璃均可测定。
7、在线测量压强，试件放入箱体后，压强数值在数显表上，直接显示，防止将试件压损。
8、控制核心采用进口欧姆龙PLC和温度扩展模块集成式设计，有效的降低外界干扰，大大提高设备稳定性。
9、输出端采用新型固态无触点开关器件，高可靠性、长寿命、低噪音、开关速度快、抗干扰能力强、提高设备的使用寿命和安全性。
10、电路中，增加了三相电保护装置，增加了设备的安全性。
11、数据接口采用RS-232标准串口通信，同步采集试验数据。数据稳定，可靠性高，使用方便。
12、电脑控制，界面友好，操作简单；软件控制试验过程分为自动控制和手动控制两种方式。自动过程设定后，可以自动控制设备运行、自动检测、自动采集、自动显示试验曲线、自动判定试验平衡、自动停止试验并显示试验结果、生成检测报告、自动显示并存储数据、具有历史数据查询、对数据进行导出和打印等。
13、软件方面：软件采用VC++编写界面，完全中文化的环境使用户更容易操作。
五、技术参数：
设备外形尺寸：1000mm×1800mm×1850mm；
试件尺寸：800mm×800mm×H(10mm～120 mm)；
测量范围：(0.25~4.5)W/ (m2•K)；
测量精度：±3%；
测量重复性：±1%；
冷板测量范围：(-5~50)℃；
热板测量范围：(10~80)℃；
温度测量值：
a冷板温度：5℃；
b热板温度：20℃；
温度分辨率：0.01℃；
试件数量：2块；
六、试验室环境要求
电源电压：AC220V；
试验温度：(23±2)℃；
试验湿度：(40~60)%RH；
七、设备系统组成
传热系数测定仪的组成按各个部分的功能可以分为试验箱体、加热单元、冷却单元、防护单元、保温装置、控制测量仪表装置等。
1、试验箱体
为了使安装试件更加的方便，在冷板的一端安装有自动移动装置，自动控制冷板装置与试件自动贴合。
2、电器箱
制冷水循环与电器设备均安装在电器箱内，设备中的电器与水路循环单独安装，防止了循环水对电路造成影响。试验装置一体化设计，在试验的过程中，更加方便地对试件安装与水浴进行操作控制。电路部分采用进口PLC及温度集成采集模块，采集数据准确、数据开关速度快、无延时，提高了数据采集的稳定可靠性。
3、加热单元
加热单元主要实现试件热板的加热，使热板达到设定的温度值。加热单元包括计量加热单元与防护加热单元两部分。计量加热单元包括计量主加热器与计量面板构成；防护加热单元包括护板加热器与防护面板组成。
主加热板：500mm×500mm，内部有加热膜，是仪器的主要供热体，供给试件热量。在主加热板外部装有温度传感器，即主板温度计，用来测量热板温度，温度传感器测温精度高，使用寿命长，直接反应计量板温度值。
护加热板：外形尺寸800mm×800mm，护加热板的温度实时跟踪主加热板，使得减少试件与外界进行热量交换，同时又保证护板加热器没有热量传给主加热板。从而使得主加热板的热流单向流动。护加热板内部安装有一个高精度温度传感器。
4、冷却单元
冷却单元表面的外部尺寸与防护板的外层单元的尺寸大小相同，
800mm×800mm，冷板通过试验箱底部的制冷系统，维持试件冷板部分的试验设定温度。在冷板装置内安装有温度传感器，测量精度高，直接用来测定冷板的温度。
5、制冷系统
为了使冷热板稳定在设定值，电路中采用温控PID调节高新技术，温控精度高，降温速度快，噪音低、震动小，温度传感器为PT100型，工作稳定、可靠。内部使用进口压缩机，制冷速度快，使用寿命长。
6、保温装置
将整个水路循环系统全部用保温套管缠绕，减少制冷系统与外界热量的交换，使得冷板很快地降低到设定温度。
7、试件安装
将两块800 mm×800mm（厚度10mm～120mm）相同的试件，垂直的安放在热板与两个冷板之间。
8、电器控制
首先上位机选用计算机做为控制显示系统，下位机采用进口的可编程逻辑控制器（PLC），以及温度模块，执行上位机的命令，同时采集下部各个执行器件的开关状态，将数据传输到上位机进行分析。执行器件采用施耐德固态继电器，对加热、制冷等功能器件进行控制。这些控制系统的核心部件与其它线路组成了中空玻璃稳态U值测定仪的电器控制系统部分。
