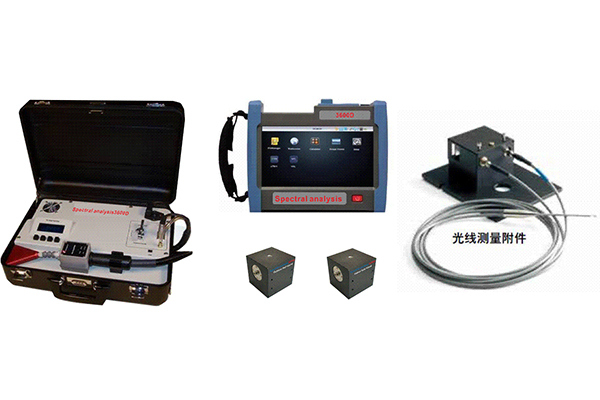

Spectral analysis 3600A遮阳、传热系数综合评估系统
商品详情
性能特点
技术参数
Spectral analysis 3600A遮阳、传热系数综合评估系统详情
一、产品描述
主要用于建筑幕墙玻璃节能参数的测定、玻璃镀膜材料研究、算分析及评估；
二、适用标准
GB/T2680-94《建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射以及有关窗玻璃参数的测定》；
GB/T36261-2018 建筑用节能玻璃光学及热工参数现场测量
ISO9050-2003《建筑玻璃光透率、日光直射率、太阳能总透射率及紫外线透射率及有关光泽系数的测定》；
ISO 10292-1994 建筑玻璃 多层玻璃窗稳态u-值(传热系数)的计算
ISO 15099-2003 门、窗和遮蔽装置的热性能.详细计算
DIN EN 673-2011 建筑物用玻璃.热透射系数(U值)的测定
JGJ/T151-2008《建筑门窗玻璃幕墙热工计算规程》；
GB/T25261-2018《建筑用反射隔热涂料》
JG/T235-2014《建筑反射隔热涂料》
GB/T25968-2010《材料的太阳透射比、吸收比测试方法》
航天部QJ1954-1999太阳电磁辐射标准
GJB2502.2-2006《航天器热控涂层试验方法》第 二部分：太阳吸收比测试，
光谱法（绝 对法）
GJB2502-1996《卫星热控涂层试验方法 光谱法（绝 对法210）》
三、技术参数
波长范围：300～2800nm
探测器（美国）：紫外、可见 200nm-1000nm
红外 1000nm-4500nm
分光波长：UV：175nm-1000nm Si：780nm-2200nm IR：2000nm-3600nm
标准器：标准白板(50mm)国家标准物质中心
数据智能化：数据上传监管部门总平台
波长准确度：±0.3nm（开机自动校准）
波长重复性：≤0.2nm
杂散光：< 0.01% （220nm，Nal；340nm，NaNO2）
光源转换：智能变换
光度范围： -4.0～4.0A
光度准确度：±0.002A（0～0.5 A）
±0.004A（0.5～1A）
±0.3%T（0～99%T）
光度重复性： 0.001A（0～0.5 A）
0.002A（0.5～1A）
基线漂移： 0.0004A/h（500nm，0A，预热后）
噪声： ±0.0004A
设备尺寸：
主机： 250mm*350mm*450mm；（10kg）
A抬头：150mm*250mm*200mm;（2.2kg）
B抬头：150mm*250mm*220mm;（2.3kg）
隔热积分球：100mm（1.5kg）（选配）。
辐射率积分球：80mm（1.0kg）
涂料发射率探头：100mm*100mm*120mm;（0.7kg）（选配）。
测试指标：
可见光透射比(Tv)、可见光反射比(Pv)；遮阳系数(SC)；
太阳能总透射比(g)；
太阳光直接透射比(Te)、太阳光直接反射比(Pe)、太阳光直接吸收比(ae)；
光谱透射比T(λ) 、光谱反射比ρ(λ)；
玻面、膜面位置、厚度、间距；
隔热涂料反射比、半球发射率；
太阳能得热系数(SHGC)；（选配）。
中空腔惰性气体体积浓度（选配）。
玻璃半球辐射率。
玻璃传热系数K。
太阳能红外总透射比(gIR)、光热比( LSG )（选配）。
四、产品特点
1.强劲的仪器性能：优良的光学系统，先进的电子学系统，高水准的机械系统，保证了0.010%T的超低杂散光，24位电压数字采样。
2.稳定可靠的品质：光束动态反馈比例记录测光系统保证了基线稳定性，光电倍增管、接收系统等关键器件均用进口件，保证仪器的稳定可靠和长寿命。
3.测量：采用进口全波段，进一步降低仪器的杂散光，使仪器分析更加准确。
4.设备可满足以下：
硬件扩展：建筑涂料太阳光反射比、半球发射率、等效热阻；
软件可升级：“太阳红外热能总透射比GIR”和“光热比LSG”；
扩展航天器指标：航天器热控涂层太阳吸收比
5.可增加积分球装置方便进行漫反射材料测试与分析。
6.高精度光栅控制伺服装置，控制准，测量精度高；
7.设备预留无线上传总站数据升级接口；
