风机盘管

一、产品描述 ：

风机盘管机组热工性能测试系统采用微机自动控制、显示记录过程控制曲线、打印原始记录及检测结果的多项自控功能。适用于外供冷水、热水由风机和盘管组成的机组，对房间直接送风，具有供冷、供热或分别供冷和供热功能，其送风量在3400m3/h以下，出风口静压小于120 Pa的机组。整体设计具有适应范围广、操作简便、性能稳定、控制精度高、采集准确、综合噪音低等诸多优点。

二、适用标准

标准：GB/T 19232-2019《风机盘管机组》

测量方法：房间空气焓值法

检验项目：测定风机盘管的供冷量、供热量、风量和输入功率和水阻试验。

三、技术参数

水流量控制范围：0～2300L/h、精度：±1%

水量控制范围： 0～6000㎏/h, 精度：±1%

风量控制范围：300～2600m3/h、精度：±1%

空气干球温度范围：20℃～35℃, 精度：±0.1℃

空气湿球温度范围：14℃～27℃, 精度：±0.1℃

热水温度控制范围：30℃～70℃, 精度：±0.1℃

冷水温度控制范围： 5℃～16℃, 精度：±0.1℃

冷量范围：0～24000W

热量范围：0～36000W

供电要求：AC  380V，74kW  三相五线制动力电

AC  220V，2kW   单相三线制照明

设备主要模块外形尺寸：长×宽×高（㎜） 设备总占地 ：8000×7500

控制台：1600×910×1250

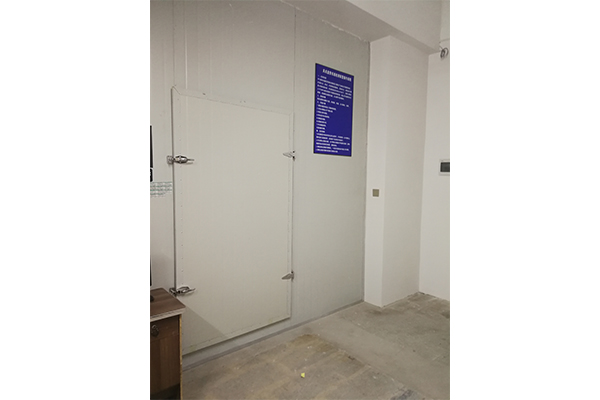

环境箱尺寸：4000×3200×3500，安装空间高度≥4000㎜

风路系统：4500×2000×3500

水路系统：3000×2000×3000

水制冷系统：2000×2500×1500

空气制冷系统：2000×2000×1500

检测装置占地面积：8000mm×7000mm×4200mm
