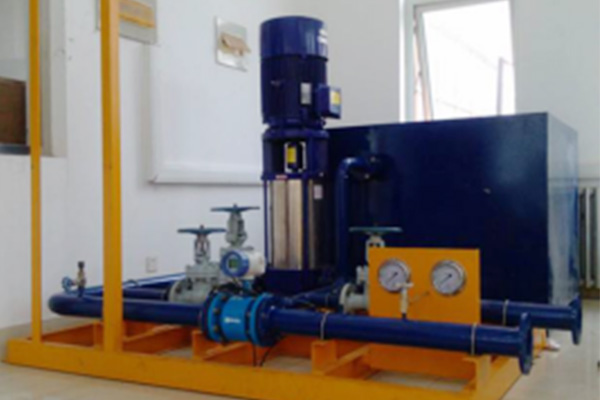

XLY30消防喷射流量稳压试验系统

XLY30消防喷射流量稳压试验系

一、产品描述

用于消火栓流量减压稳压性能试验和低压水枪喷射试验。（高压定做）
二、符合标准
《GB 15090-2005 消防软管卷盘》6.1喷射试验；
《GB 8181-2005 消防水枪性能要求和试验方法》中低压水枪6.1喷射性能试验；6.1.4喷雾角和开花角的测量；
《GB 4452-2011室外消火栓》6.12减压稳压性能；
《GB 3445-2005室内消火栓》6.13减压、减压稳压性能及流量；
三、技术参数

系统测试枪流量口径范围： DN13、DN16、DN19、DN22

栓口径：50,65

流量范围：0.3～50m3/h，传感器精度0.5%

系统压力：0～1.6MPa，传感器精度0.5% ，分辨率0.1 MPa

试验介质：常温水

电源：380v,45kw

系统占地长4m，宽2m，水枪喷射行程20m,试验需要预留喷射行程范围内的场地以及喷射水的排放或回收。水池也可以客户自建。
四、产品特点
1. 控制柜内主要由工业PC、PLC、和各种电器开关组成；
2.试验人员可通过控制柜上的工业PC操作对测试项目、试件形式、参数配置等试验条件进行预置、设定，还可对整个加压供水系统的供水参数（压力、流量）并对数据进行处理，给出压力流量相关性能曲线，打印试验报告。
