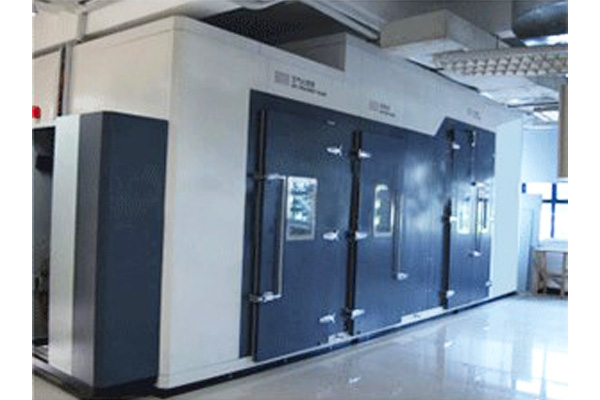

DR1500A科研型-模拟太阳光检测装置
一、产品描述
应用于检测建筑外窗、外门、透明幕墙和采光顶等太阳光直接透射进入室内的建筑物外围护结构，包括etfe膜结构、附带窗帘、遮光物和百叶窗等遮阳设施的玻璃系统等的遮阳系数。
二、符合标准：GB/T30592-2014《透光维护结构太阳得热系数检测方法》
1、 热计量箱
热计量箱提供一个可控的热环境（模拟建筑内部的空间），内置高吸收率的集热箱收集外来的辐射能。通过热交换装置和水循环系统，保持箱内的环境在测试所要求的状态；同时，水循环系统带出吸收的热量，用于计算得热量。计量箱正式测试前，需进行现场标定，确定热损与温差的关系。
2、控制系统
控制系统主要控制计量箱标定时的加热和测试时所需的水循环系统，有恒温水控制子系统（压缩机组、加热器、恒温水箱、换热器、控制阀、风机组等）和加热膜（进口加热膜、精密PID温控仪等）系统。所有设备集成为一个控制主机柜里，操作简便。同时本控制系统具有防冻保护功能。
3、外防护箱
在计量箱标定时，需要一个稳定的可控外环境。利用空调进行控制外防护箱的内部温度。外防护箱有导轨，可移动，测试时，可将防护箱移开。防护箱采用冷库专用构件，密封好保温性好。
4、数据自动采集系统
我公司自主开发的智能采集系统，可同时采集流量、温度、辐射强度等所有测试参数，LCD汉字显示，同时可自动记录和计算结果。也可同PC机联机使用，实时动态采集数据，数据可生成电子表格和图线，可自动修正传感器系数。自动化处理能力高，使得繁杂的标定测试过程变得轻松自在，而且准确性大大提高。
5.太阳光模拟器系统
1.光谱与AM1.5的太阳光谱300--3000nm 一致
2.模拟器满足前后、左右移动。
3.辐射能量1000W/M2可调
4.辐射均匀度为5%
5.辐射面积不小于1.5m×1.5m
6.装置应有散热装置
三、技术参数
模拟太阳光设备尺寸：7500mm×3000mm×3000mm
自然光设备尺寸：4500mm×3000mm×3000mm
计量腔体尺寸：4300mm×3000mm×3000mm
试件框洞口腔体尺寸：3800mm×2200mm×300mm
防护/热腔体尺寸：3300mm×2800mm×2800mm
辐射传感器灵敏度：7～14μV/W·m-2
辐射传感器光谱范围：300nm～3000nm
辐射传感器测试范围：0～2000W/m2
进回水温度传感器范围：+5℃～40℃
进回水温度传感器精度：≤0.05℃
流量计精度：0.5级
流量计范围：0～6m3/h
计量箱温度测试精度：±0.2℃
计量箱温度测试范围：5℃～30℃
热箱温度测试精度：±0.3℃
热箱温度测试范围：5℃50℃
系统总功率：380vac ＜25kW
四、产品特点
热箱采用PID精密控制，控温稳定，精度高；
1.控制采用工业总线控制，方便后期升级改造。
2.采集系统利用无线传输，采用模块化设计，减小安装后期故障率，维修方便；
3.辐射传感器采用美国进口24位高速AD转换器件，测量准确，相应速度快；
4.设备整体安装试件方便；
5.系统软件操作简单，人机交互方便；
6.预留无线远程接口；
