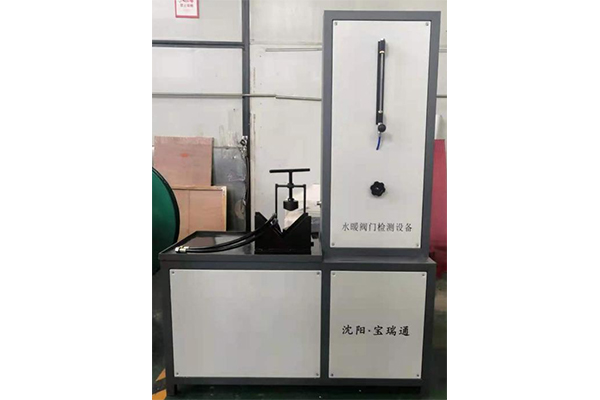

FMJ-200通用水暖阀门检测设备

一、产品概述

FMJ-200通用水暖阀门检测设备是与管材试验设备配套使用的专用检测设备，具有体积小，结构简单合理，操作方便等优点。

二、用途及适用范围

FMJ-200阀门检测设备适用于法兰盘型阀门及内螺纹型阀门

对如下内容的测试:

a. 壳体试验;

b. 密封试验;

c. 上密封试验.

该设备适用试验介质：水。

三、设备结构：

该检测设备主要由操作台1、渗漏量测试柜2及联接管路阀门、测试辅具等组成。

a.操作台：

根据国家标准中规定，在试验过程中不应使阀门受到可能影响试验结果的外力。因此本试验台采用立式安装被试件。被试件两端口分别密封，没有影响测试结果的外力，安装方便，便于操作。

b.测试柜：

测试柜主要用于渗漏量的显示。读数明显直观。

四、主要性能指标

a. 适用通径： DN=15～100㎜

b. 压力范围： PN =0～6MPa

c. 渗漏量：   0～8ml

五、适用检测范围

a.法兰盘型阀门

公称通径:  DN=15～100mm

公称压力:  P N=0～6MPa

b.内螺纹型阀门

公称通径:  DN=15～100mm

公称压力:  PN=0～6Mpa

六、试验项目说明

1. 试验压力:试验时,试件内腔应承受的计算压力。

具体压力值应根据被试件的公称压力指标及相应的国家标准确定。

2. 壳体试验:

对于阀门是指对阀体和阀盖等联接而成的整个阀门外壳进行的 压力试验。目的是检验阀体和阀盖的致密性及包括阀体与阀盖联接处在内的整个壳体的耐压能力。

3. 密封试验:

检验启闭件和阀门密封副密封性能的试验(试验压力见有关标准)。

4. 上密封试验:检验阀杆和阀盖密封副密封性能的试验。
