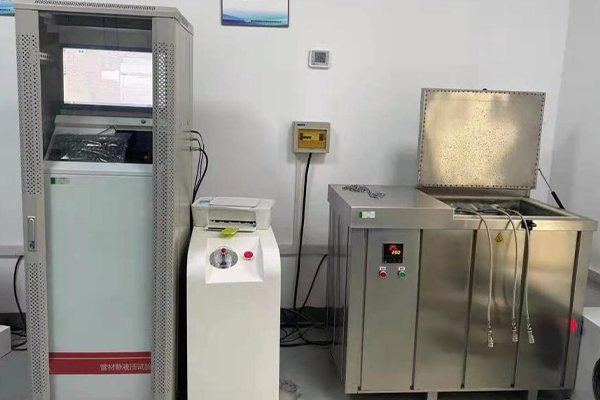

GJ16C管材静液压试验机

一、产品描述

GJ16C管材静液压试验机适用于各种流体输送用塑料管材进行管材液压瞬时爆破和长期恒定耐压下热塑性管材耐破坏时间的测定。它是各科研院所、质检部门及管材生产厂家需备的检测仪器。

静液压试验机采用计算机嵌入式控制。模块化设计，实现单独控制。任何一路出现问题，只要把当前工位的截止阀关闭，则不会影响其他工位的正常运行，其具有管材破裂识别、实时监控、来电数据恢复、打印、存储试验结果、试样预处理设置等功能，并根据国家节假日的需要，可以存储7天的数据。

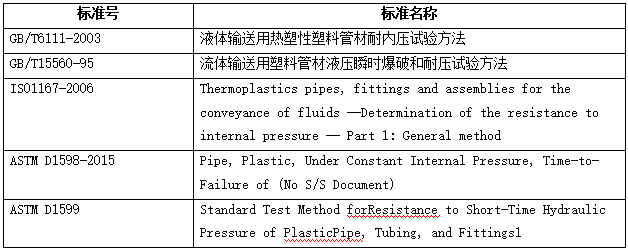

二、适用标准

三、工作原理

本机器既可以做耐静液压试验，也可以做爆破试验，在PC机上输入管材的环应力、壁厚和平均外径等参数，自动计算出试验压力，也可根据实际经验手动输入试验压力，计算机通过RS232串行总线传递给下位机（单片机mcu），下位机自动对管材进行恒压，高压柱塞泵产生高压液体压力源，经过压力控制系统，由高压软管输送给介质恒温箱内的试样中，进行管材的长时间静液压试验或爆破试验。

四、产品特点

控制系统部分: 两级监控· 一机多用·尊贵品质·两级电脑·功能多样·超人性化

两级监控

一级1小时细微监控；二级全过程综合监控。

一机多用

既可以进行管道长期静液压试验又可做管材的爆破试验（每路都可进行爆破和压力试验），还可对各种塑料管材及各种形式的弯头、三通等管件进行检测。每路都具有多级蓄能压力控制，响应速度快，确保压力控制稳定；可延长电磁阀的使用寿命。

尊贵品质

整机全部选用欧盟CE认证电子元器件、德国电磁阀，品牌GEMS传感器；长期运行可靠和稳定性高，一路多口试验效率高，使用成本低、经济效益好。

压力控制范围宽

压力测试范围: 0～16MPa 精度：0.5%FS

高可靠性的保证

所有电气、机械及软件部分均设有安全防护措施。如防漏电，防短路，防静电，防干扰，防渗漏，防停电，防误操作等等。

集成模块式组装

各路独立控压，多个支路可同时完成不同压力试验；

功能齐全

具有破裂识别、实时监控、断电保压、掉电保护、来电自动恢复。打印、存储试验结果等功能。控制主界面具有中英文选择，提供多种语言操作功能。

超人性化设计

有自动增加时间选项，也可以手动增加时间，可用于补偿中间无效时间，也可以中间更改试验压力，用于满足一些特殊管材试验的要求。

产品共分三部分

压力主机、水箱、夹具。每部分规格型号由用户选择，也可承接客户特殊定制。

压力源部分：压力高·流量大·自动蓄水·蓄能稳定

主压力源是用来自进口泵头，自成一体、一台压力源可接多台主机；

压力控制仪表，响应快，压力控制稳定，采用可靠的机械式表头；

主压力高，流量大；

压力测试范围: 0～16MPa 精度：0.5%FS；

压力控制精度：-1% ～ ＋2%设定值;

噪音小，安全稳定；

仪器自带漏电保护功能；

弹性连接，噪音小。

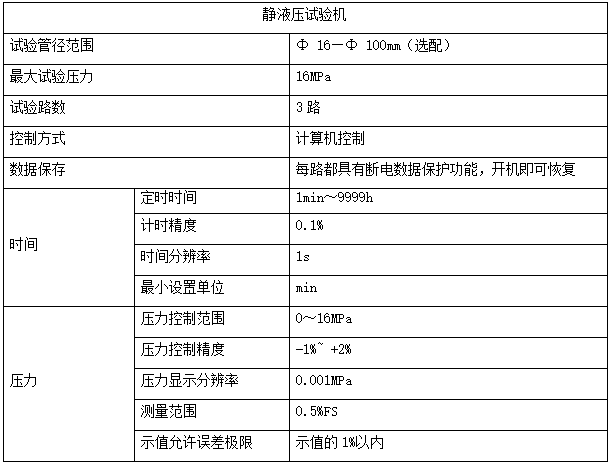

五、技术参数

六：配置清单

1.蓄能器：0.4L，20MPa，3 个；

2.蓄能器：4L，20MPa，1 个；

3.电磁阀：Ф 1-16MPa，6 个；

4.柱塞泵：16MPa，1 个

5.压力传感器：16MPa，4 个

6.热水增压循环泵，1 个

7.加热管长，200V，3KW，2 个

8.专用控制器，1 个

9.温度传感器，0-100℃变送输出，共电 Dc24V ，1 个

10.交流接触器，GMC，3 个

11.空气断路器，C45N，4 个

12.固态接触器，3 相，15 A，380VAC，输入 3-32VDC，1 个

13.热继电器，2 个

14.小型继电器，HH54，5 A，220VAC，

15.直流电源，DV24V，1 个

16.电脑，1 台
