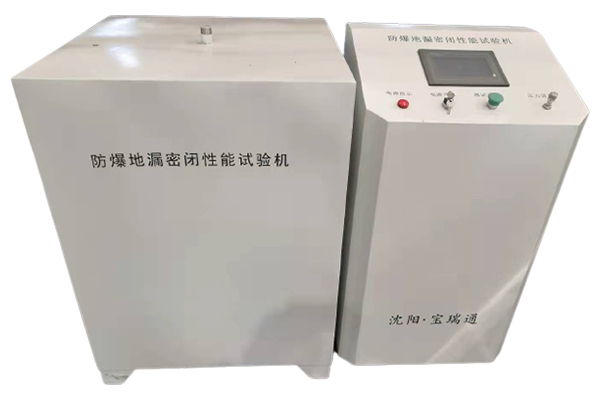

RF-DL防爆地漏密闭性能试验机
商品详情
性能特点
技术参数
一、RF-DL防爆地漏密闭性能试验机概述
人防设备密封性检测仪是根据《人民防空工程防护质量检测技术规程》，主要用于检测人防设备中防爆地漏的密闭性能。
二、适用标准
RFJ04-2009 《人民防空工程防护设备试验测试与质量检测标准》
DB13-223 《人民防空工程防护质量检测技术规程》
三、技术指标
1. 设备外形尺寸：长×宽×高（mm）=1500×600×1100
2. 密闭超压室压差：0～400Pa，精度：0.5%
3. 时间精度：0.1s
5. 供电要求：AC220V，0.5kW
四、设备特点
1.本设备可用于检测多种不同规格类型的防爆地漏设备，DN80-DN150。检测过程安全合理，操作方便，以无油静音空气压缩机作为气源发生器，气源安全，输送稳定、安全。
2、采用调压阀，可调整密闭超压室的压差，使之准确至1Pa。
3.设备外形美观大方。
五、设备结构组成及功能
本设备主要由控制箱和测试箱组成。
1.检测箱
检测箱内主要由箱体、气体过滤组件、减压阀、调压阀、微压差传感器及气管路连接件组成。检测系统采用触摸屏形式。可自动实现密闭性检测的自动控制和数据采集，并可以提供检测数据。
2. 测试箱：为检测试件提供一个稳压室，并配了适应不同口径的接头。
六、设备原理
压降法：压降法测试时，防爆地漏应锁紧，超压室超压Δp 在达到 100 Pa 后关闭气源，30min 后测压仪器读数大于 30Pa，被测防爆地漏气密性符合要求。
七、操作规程
本设备具体的试验步骤及方法请参照相应的国家标准。试验的先后顺序亦可参照国家标准制定。本操作规程仅说明国标中规定的各个检测项目在该设备中的实现方法。
1.设备连接
将管路电气控制箱外侧的供压气管（∮10）与测压气管（∮10）在检测平台面板背部与上述预留的两个孔使用相应的接头对应连接。
2. 密闭性能检测
①将测试系统连接好，开启管路电气控制箱上的电源开关及气泵开关。
②缓慢开启并调节调压阀，通过连接管向超压室内缓慢充气加压，当管路电气控制箱上的超压室气压表显示值达到目标超压值（100Pa）并稳定时，操作者在软件界面相应的“确认”之后开始计时，达到完成时间显示测试后的压力是否大于30Pa，并可以生成结果。
八、设备维护
1.环境及设备应保持总体清洁，相对湿度<80%；
2.应注意保持本设备微机系统柜的清洁，不做试验期间应注意电脑主机的防护和清洁。测控软件应注意备份，严禁电脑安装与测试无关的软件，避免病毒。
3.本设备管路电气控制箱外侧壁面上挂有气源过滤器，应注意过滤器水杯的定期排水，为保证过滤效果，滤芯要定期清理。
4.每次试验后应保持立式检测平台各表面及夹具等金属外表面清洁；
5.定期对压力传感器、流量传感器进行法定计量部门的校准。
6.整机长时间停用时，应拨去总电源插头，并注意防锈、防尘。
