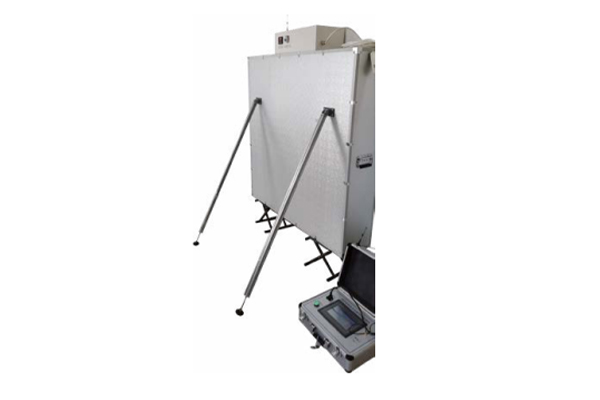

WHJG无线式墙体传热系数现场检测装置

WHJG无线式墙体传热系数现场检测装置详情

一、适用标准

GB/T23483-2009《建筑物围护结构传热系数及采暖供热量检测方法》

JGJ/T 132-2009《居住建筑节能检验标准》

JGJ/T 357-2015《围护结构传热系数现场检测技术规程》

二、技术参数

热（冷）扣箱控温范围：5～40℃

测量精度：0.25℃

控温波动范围：±0.2℃

热流密度：量程范围：0—±20mV；分辨率：0.001 mV；测量准确度：≤0.01 mV。

热流密度值由选配的热流计决定。

外墙无线温度采集模块与控制箱之间采用无线通讯，通讯距离1000m（空旷）。

配带动力：交流220V，功率≥1000W，有良好的接地。

设备外形尺寸：长×宽×高(mm)＝1290×1290×270mm。

三、温度传感器和热流密度传感器的布置及数量：

热（冷）扣箱：

试件内表面：

温度传感器：3点，分别与3个热流密度传感器一起使用。

热流密度传感器：3点，分别与3个温度度传感器一起使用。

热（冷）箱空间：1点。（已固定在导流屏上）

试件外表面：无线温度采集模块1个

温度传感器3点，布点时要与热表面对称。

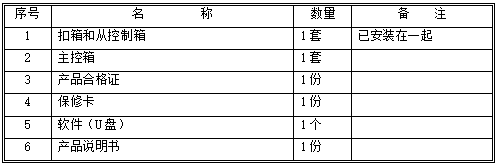

四、装箱单:
