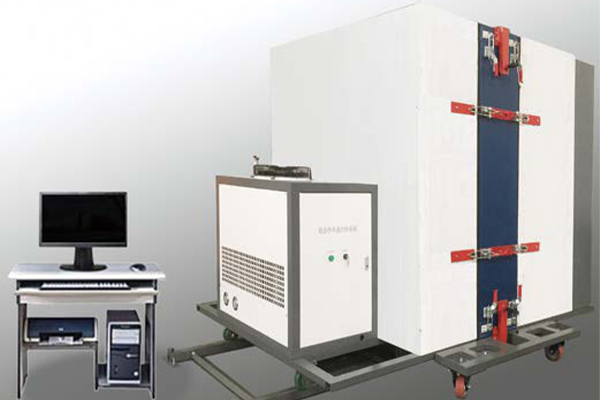

WQDL墙体材料当量导热系数检测装置

WQDL墙体材料当量导热系数检测装置详情

一、产品描述

墙体材料当量导热系数检测装置，是专门用于构建墙体非匀质材料的测定，是开展建筑节能检测的理想设备。

墙体当量导热系数是保温材料主要热工性能之一，是鉴别材料保温性能质量的主要标志。

二、适用标准

GB/T 32981-2016《墙体材料当量导热系数测定方法》

三、技术参数

1、使用环境：测定装置放在装有空调的实验室内，实验室空气温度可设定在20～30℃范围内，波动不应大于2.0K

2、电源电压：AC 380V  总功率4KW

3、设备尺寸（长×宽×高）：1800×2100×2030mm

4、试件框洞口尺寸：500×500×400mm

5、外壁热阻值：≥3.5(M2.K)/W

6、防护热箱控制温度：20～30℃

7、计量箱控制温度：20～30℃

8、冷箱控制温度：-20～-10℃

9、控温精度：计量箱≤0.1K；冷室≤0.3K

四、主要结构及原理

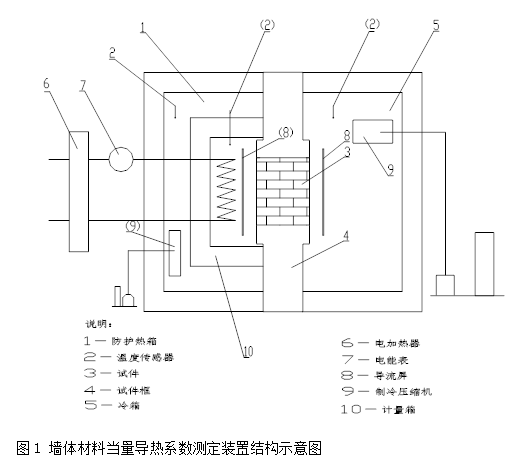

1、主要结构：该装置（见图1）由冷箱、试件框、控制与数据采集处理系统5部分组成。试件安装在计量箱和冷箱之间，试件框与计量箱连接。在冷箱中安装加热装置和制冷机组，以模拟恒定冷室实验条件。在计量箱外侧放置防护热箱，以减少计量箱温度损失。在箱体内布置温度传感器监控测定过程。

2、工作原理：该装置基于稳定传热的原理将填充体（已知材料的导热系数）、试件（置于填充体中）安装在冷箱和计量箱之间，控制冷箱和计量箱的温度保持热传导平衡，再同一工况下，分别测量通过填充体和试件的热流量，根据温度和功率的变化计算出试件的当量导热系数。

五、主要特点

1、该装置采用聚苯乙烯泡沫塑料夹芯彩钢板制成冷室及热室，不但美观耐用，而且保温效果好。

2、试件框采用低重心，高承载万向脚轮机构,可任意方向移动,试件干燥快、装卸方便。

3、热室采用万向脚轮机构，在进行墙体安装时，可任意方向移动，安装方便、灵活、效率高，劳动强度低。

4、制冷系统采用全封闭风冷式制冷压缩机组，运转噪声小，制冷效果好，使用寿命长。

5、控制系统采用计算机控制，数据采集、温度控制和曲线显示等全部测试过程均自动完成，故障率低，操作方便快捷。

测温系统采用高精度的智能采集模块，用于数据采集的温度传感器采用热电偶，测试精度高、运行稳定可靠，完全符合并满足国家标准要求。

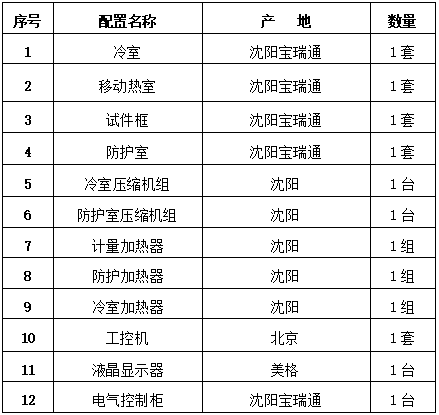

六、产品主要配置
