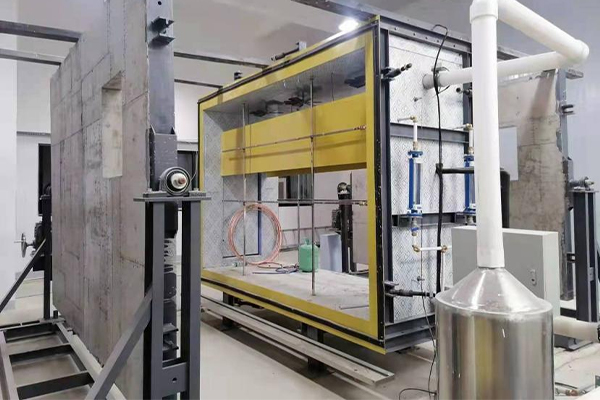

WQNH外墙外保温耐候性检测系统
商品详情
性能特点
技术参数
WQNH外墙外保温耐候性检测系统详情
一、产品描述
WQNH外墙外保温耐候性检测系统采用微机自动控制、显示记录过程控制曲线、打印原始记录及检测结果的多项自控功能。整体设计具有适应范围广、操作简便、性能稳定、控制精度高、采集准确、综合噪音低等诸多优点。
二、适用标准
JG149-2019《膨胀聚苯板薄抹灰外墙外保温系统》
JG158-2019《胶粉聚苯颗粒外墙外保温系统》
JGJ144-2019《外墙外保温工程技术规程》
三、技术参数
空气温度控制范围：-25℃～80℃
空气温度测试精度：0.5级
空气温度控制精度：控制目标温度的<±3℃
水温度控制范围：10℃～20℃，两种方式可选。
水温度测试精度：0.5级
相对湿度控制范围：8%～100%，两种方式可选。
相对湿度测试精度：3%
喷淋水流量控制范围：0～2000L/h
供电要求：AC 380V，28kW 三相五线制动力电
AC 220V，2kW 单相三线制照明
设备安装空间：长×宽×高（㎜）:8500×7500×4000；
设备主要组成模块外形尺寸：长×宽×高（㎜）；
控制台：1600×910×1250
环境箱：3700×1500×3700；
除湿干燥再生系统：1900×1000×1850（可选）
托车和翻转车（可选）
空气制冷系统：1500×1200×1000
水制冷系统：800×500×1100
恒温水处理循环系统：1400×700×1400（可选）
四、产品特点：
1.系统控制台：主要由电气元件、微机系统、仪表、按钮等自动控制、电气控制元件组成。特点：采用人性化操控界面，使操作简单方便，外表美观。
2.环境箱：采用不锈钢内胆、外附型钢骨架、内冲聚氨脂绝热材料组成。特点：环境箱体结构坚固可靠,耐腐蚀,保温效果好。
3.除湿干燥系统：主要由再生干燥箱、分子筛、耐高温管路、制冷除湿、电动控制阀组成。特点：分子筛填充后，可循环再生使用，采用制冷和分子筛双重除湿，可达到深度干燥效果。
4.空气制冷系统：主要由制冷管道、制冷机、加热器、蒸发器等组成。特点：采用进口机组，产品可靠性高，可实现长期无故障运转。
5.水制冷系统：主要由制冷管道、制冷机、板式换热器、制冷循环泵、恒温水箱组成。特点：采用进口机组，产品可靠性高，可实现长期无故障运转。
6.恒温水处理循环系统：水循环泵、水管路、喷头、不锈钢集水箱组成。特点：所有着水部件均采用不锈钢，经久耐用。
7.试件框：由10＃槽钢、Φ12螺纹钢、吊环、支轴焊接而成。现场浇筑混凝土试件墙。特点：试件框采用国标型材焊接而成，整体刚度好，结构坚固可靠,可长期重复使用。
8.移动式拖车：由型钢、滚轮、机械车组成。通过前后移动可实现测试试件与测试箱体的连接和密封。特点：国标型材焊接而成整体刚度好，结构坚固可靠,可长期使用。（可选翻转车）
