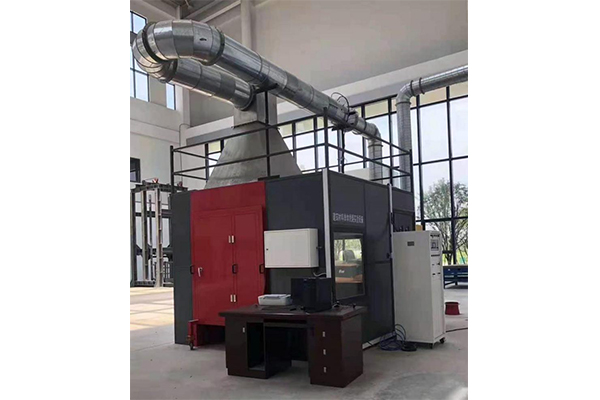

JCDT建材制品单体燃烧试验装置

一、产品描述

JCDT建材制品单体燃烧试验装置适用于确定建筑材料或单制品在单体燃烧试验中的对火反应的性能。试验设备包括燃烧试验室、控制室、小推车、排烟管、数据收集分析装置、燃气供应控制装置。

二、适用标准

GB/T20284、GB 8624-2012建筑材料及制品燃烧性能分级

三、技术参数

排烟速度：0.50立方米/S～0.65立方米/S；

试验室内环境温度测量：直径为1MM的K型铠装热电偶，环境压力测试：±200Pa；

排烟道温度测量：直径为0.5的进口K型铠装热电偶；

测温精度：0.5℃；

排烟道高精度压力传感器，精度±2Pa；

时间记录系统精度：0.1S；

测试时间：1～30分钟可设；

烟密度测量系统，可测量试验过程中的烟密度；

进口热流计：0～100KW/㎡。

温度测量精度：±0.5℃；

数据采集系统时间：3s；

电源电压：AC380V 50HZ；

设备功率：3.5KW；

设备外形尺寸（燃烧室及排烟管道外形尺寸）：

5000~5200mm×3000~3300mm×4000~4300mm(长×宽× 高)；

燃烧室外形尺寸：

3000~3300mm*3000~3300mm*2000~2440mm（长×宽×高）；

计算机数据采集系统可自动记录氧气浓度、二氧化碳浓度、烟密度、烟道温度、环境温度和湿度（数据采集时间间隔 3s），可自动计算材料的热释放量、THR600s、烟气生产速率指数和产烟率；

燃烧室安装采用螺旋固定柜架，可拆卸；保温排风管道、保温集气罩和保温收集器采用双层保温功能，保证数据采集的准确性；管道气体流速自动可调；

燃烧控制系统采用专用电磁阀。

四、配置清单：

(1).燃烧车 1 套

(2).主辅燃烧器 1 套

(3).点火器及夹具 2 套

(4).试件夹具 1 套

(5).燃烧室 1 台

(6).保温测量管及测量附件 1 套

(7).透过光率仪器 1 套

(8).控制箱 1 台

(9).氧气、二氧化碳分析仪 1 台

氧气传感器  英国city

二氧化碳传感器  德国EC Sence

水流量计 沈阳北星

(10).4U工控机 1 套

(11).火焰探测器 2 套

(12).质量流量计 1 件

(13).3KW空气压缩机 1台

(14).压力变送器 1 件

(15).温度传感器 5支

(16).大气压温湿度传感器  1台

烟气净化部分：

(1). 技术要求

1) 各种烟道采用δ 0.75mm镀锌板

2) 净化器：4滤芯脉冲阀自动清灰

3) 处理风量：1500～2000m3/h

4) 阻力：800～1200Pa

5) 离心式风机：风量 5700 m3/h

6) 外形尺寸： 风道的尺寸主要根据用户所配置的燃烧产品种类和数量及占用的场地而确定。

7) 电源功率：380V 3KW

(2).产品配置：

1) 净化装置 1 套

2) 滤芯除尘 1套

3) 离心风机 380V/AC、3KW、风量 5700m3/h  1 台

4) 各种烟道  1 套
