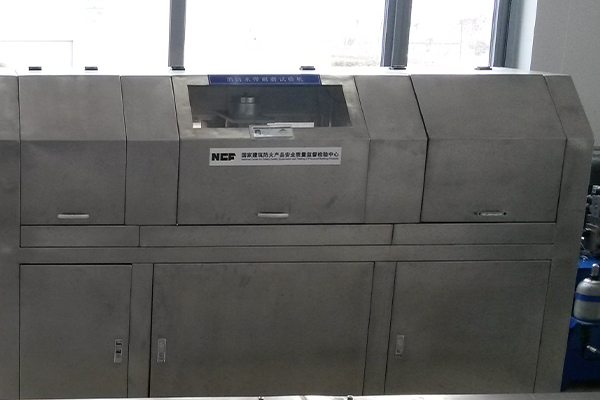

SD-B消防水带试验机
商品详情
性能特点
技术参数
SD-B消防水带试验机详情
一、适用标准
GB6246-2011《有衬里消防水带性能要求及试验方法》中5.4、5.5要求设计制作的。GB15090-2005 《消防软管卷盘》
二、系统功能
用于测试消防水带的耐压爆破、膨胀量等试验。延伸率、膨胀率及扭转方向。连接性能、密封性能、耐压性能等。
本系统也适用于其他类似的产品相关试验。
三、性能指标
1. 压力范围：0～10MPa。
2．压力传感器精度：0.5%F.S，压力传感器分辨率：0.01MPa。
3、稳压装置耐压：大于16Mpa。
4、压力采集间隔:小于150ms。
5、试验介质温度范围：室温水。
6、耐压控制工位数量：单路，台面不锈钢。
7．水带试件规格： Ø50、Ø65，Ø80 其他规格另配。 气动夹具。
8、供电：380v,四项五线制， 6kw。
19、爆破升压速率5.0 Mpa/min～10.0 Mpa /min。
三、系统结构布局简介

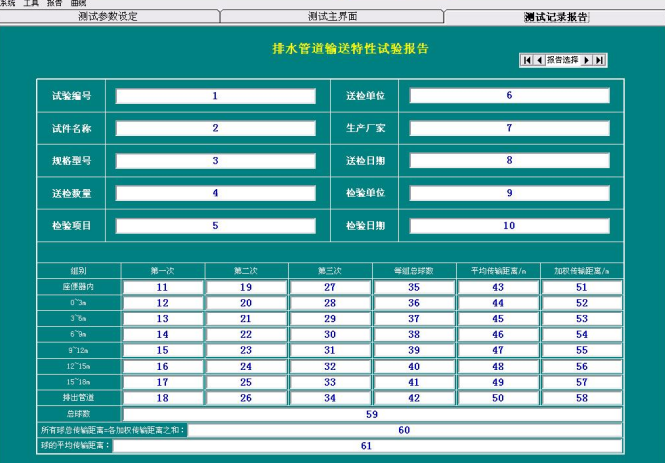

本系统采用公共压力源系统（试验介质系统控温），公共计算机控制分系统；根据不同的试验分成不同的操作平台：水带耐压爆破操作台；并且留有活动打压接口及位置已满足大型活动件测试。控制软件采用力控组态软件，界面操作灵活，传感器具有标定界面，电脑3.4G,N内存2G,硬盘500G，惠普打印机。
系统为单路控制，每个测试台均有不同的测试接口。
四、技术特性
1、系统操作台面采用不锈钢拉丝板制作，美观耐用，高品质的体现。
2、系统管路件采用铜和不锈钢等防腐材料。
3、方便快捷的试件连接方式，使试验操作简便。
4、能够充分排尽水带中的气体，
5、接口方便、快捷、牢固

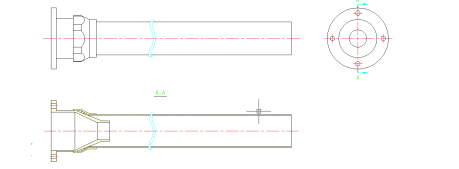

注：（1）、消防水带连接方式：仿照美国park公司管件连接锥型密封结构，气动装夹。
4、耐压爆破操作台透明的防护罩，使试验更加安全与直观。
注：采用不锈钢防护孔板外加有机玻璃。
5、成熟的控制软件及完善的试验报表，使测试更加准确。

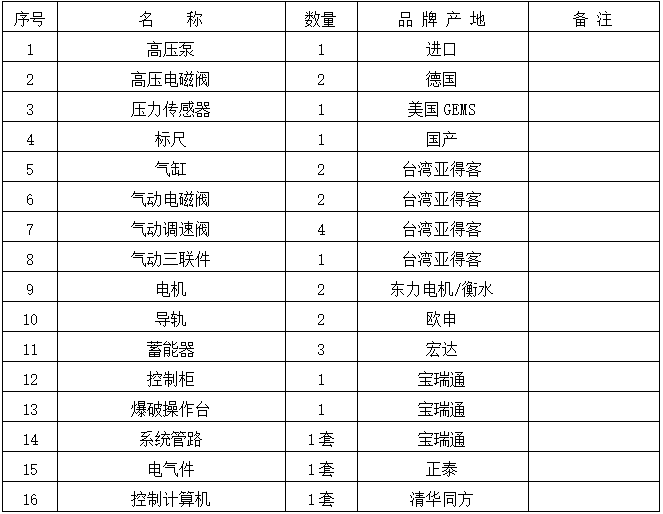

五、主要配置
加配试验台：
延伸率试验台；BR-SD-C-Y(在水带耐压爆破、耐磨试验上增加延伸扭转试验)
GB6246-2011《有衬里消防水带性能要求及试验方法》中5.7要求设计制作的。
用于测试消防水带的延伸扭转性能试验。
延伸率：测量精度1mm。
延伸率操作平台长度很大，我们采用型材支架和不锈钢拉丝板制作水带平台，整体长度采用滑轨机构的长度测量装置。采用结构精简的夹具装夹便于扭转试验的测量。
GB6246-2011《有衬里消防水带性能要求及试验方法》中5.8要求设计制作的。
